ИССЛЕДОВАНИЕ КАЧЕСТВА НОВЫХ И ВОССТАНОВЛЕННЫХ ДЕТАЛЕЙ ГИДРАВЛИКИ ШАХТНОЙ КРЕПИ

Желтобрюх Л.О. ( МТ-10м), Донецкий национальный технический университет
Руководитель – д.т.н., профессор Алимов В.И.

Организация и информационное освещение: ФМФ ДонНТУ, УкАС, ST

В условиях экономического кризиса главной проблемой на машиностроительных заводах является сохранение и восстановление вышедших из строя деталей. Восстановление вышедших из строя при первичной эксплуатации деталей гидравлики требует минимальных капиталовложений и не требует сложного технологического оборудования, однако технология восстановительной обработки требует совершенствования. Восстановление перспективно в тех случаях, когда в результате эксплуатации детали слабо изнашиваются, но их необходимо снимать с производства из–за несоответствия размеров. В связи с этим целью данной работы является усовершенствование процесса восстановления рабочих размеров трущихся деталей гидравлики шахтной крепи.

Для этого использовали детали гидравлики шахтной крепи из стали 30ХГСА: плунжер, шток, цилиндр, подвергающиеся при эксплуатации трению и износу по рабочей поверхности. Износ, в среднем, составлял 0,22 - 0,7 % от номинального размера детали. Для исследования взяли образцы, вырезанные из детали цилиндра, в виде кубиков с номинальным размером ребра 10 мм с исходной феррито – перлитной микроструктурой. Рабочие размеры образцов измеряли в трех направлениях (axbxc) ; полученные данные приведены в таблице 1. Микротвердость измеряли на приборе ПМТ-3 при нагрузке 0,5 Н и она составила в исходном состоянии 1500 Н/мм2. Затем проводили закалку в печи СНОЛ – 1,6.2,5.1/11 от температуры нагрева 880 ± 10 °С с охлаждением в масле. Полученная твердость составила 57 ± 2°С HRC. Микроструктуру определяли с помо-щью металлографического микроскопа NU – 2 при увеличении 350 - она представляет собой мартенсит закалки. Далее проводили отпуск при температуре 540 ± 10 °С с охлаждением в воде. Микроструктура состояла из сорбита отпуска при твердость 33 ± 2°С НRC. Перед проведением азотирования поверхность образцов шлифовали, полировали и обезжиривали ацетоном. Шероховатость измеряли на профилометре 296: она составила Ra= 0,09…0,11 мкм при отсечке шага 0,8 мм и длине трассы 3 мм.

Смесь для обмазки состояла из жидкого стекла ( 5 %); мочевины ( 93 – 92 %) (величина частиц 1…5 мкм); Al2O3 (2– 3 %); разделение мочевины на фракции осуществляли с помощью набора сит. При азотировании на предварительно подготовленную поверхность образцов наносили обмазку слоем 2 – 3 мм, окисляли поверхность с одновременным просушиванием при температуре 140 °С в течение 30 - 40 минут, в герметично закрытом тигле. Далее нагревали до 540 ± 10 °С в печи и выдерживали 5 часов, с охлаждением в воде. Все образцы зачищали со всех сторон наждачной бумагой.

Размеры, полученные после закалки, отпуска и азотирования, приведены в таблице 1.

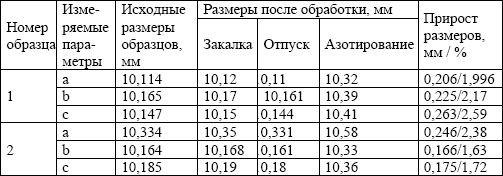

Таблица 1 – Изменение размеров в зависимости от вида обработки, мм

Изменение размеров в зависимости от вида обработки

Из таблицы 1 видно, что после азотирования происходит прирост размеров, что может быть связано с увеличением удельного объема фаз в поверхностном слое и составляет в пределах 0,166 – 0,263 мм от исходного размера. Для выявления состава азотированного слоя проводили изучение микроструктуры, используя различные виды травителей. Первый из травителей состоял из серной кислоты и этилового спирта (А); второй - пикриновой кислоты и этилового спирта (Б). Исследование микроструктуры и глубины азотированного слоя осуществляли на металлографическом микроскопе NU-2 и МИМ-7. Микроструктура, выявленная первым травителем, приведена на рис. 1 а, вторым – на рис. 1 б. Полученная глубина азотированного слоя составила в среднем 0,03 – 0,06 мм.

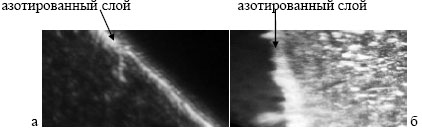

а - Микроструктура азотированного слоя на образцах из стали 30ХГСА, выявленная травителем А, x450; б - Микроструктура азотированного слоя на образцах из стали 30ХГСА, выявленная травителем Б, x450

Рисунок 1 а - Микроструктура азотированного слоя на образцах из стали 30ХГСА, выявленная травителем А, x450; б - Микроструктура азотированного слоя на образцах из стали 30ХГСА, выявленная травителем Б, x450

Азотирование в обмазках может найти применение не только для деталей гидравлики, но и для восстановления рабочих размеров точного металлорежущего инструмента; восстановление размеров происходит, вероятно из – за образования фаз с большим удельным объемом.
