Хладостойкие стали. Стали криогенной техники

Стали для криогенной техники должны обеспечивать необходимую прочность в сочетании с высокой вязкостью и пластичностью, обладать малой чувствительностью к концентрации напряжений и низкой склонностью к хрупкому разрушению. Учитывая технологию изготовления изделий, работающих при низких температурах, такие стали должны обладать хорошей свариваемостью. Важной характеристикой сталей является их высо-кая коррозионная стойкость.

Стабильные аустенитные стали. Широкое распространение в технике низких температур получили хромоникелевые аустенитные стали, содержащие 17 – 25 % хрома и 8 – 25 % никеля. Благодаря сохранению высокой пластичности и вязкости в широком температурном диапазоне, коррозионной стойкости в сочетании с хорошими технологическими свойствами они в настоящее время являются наиболее распространенными конструкционными материалами криогенной техники.

Хромоникелевые аустенитные стали применяются для изготовления сварных элементов аппаратов, емкостей, трубопроводов (обечаек, днищ, пат-рубков, фланцев), деталей арматуры (штоков, клапанов, седел) и т. д. Рекомендуемая температура эксплуатации сварных соединений 4 – 870 К без ограничения давления.

В зависимости от содержания основных легирующих элементов различают два типа хромоникелевых аустенитных сталей. Это метастабильные стали, претерпевающие заметное мартенситное превращение при охлаждении и деформации, содержащие 17 – 20 % Сr и 8 – 12 % Ni. Вторую группу образуют стабильные стали, содержащие 17 – 25 % Сr и 14 – 25 % Ni. В них мартенситное превращение подавлено и аустенитная структура сохраняется вплоть до самых низких температур.

К недостаткам этой группы сталей относятся низкая прочность при комнатной температуре, особенно по пределу текучести (около 250 МПа), а также сравнительно высокая стоимость, обусловленная высоким содержанием дорогого никеля.

Высокая стоимость никеля привела к созданию сталей, в которых никель полностью или частично заменен марганцем, также являющимся стабилизатором аустенита (марки 03Х13АГ19, 10Х14Г14Н4Т). В их состав дополнительно вводят азот, способствующий получению аустенитной структуры и дополнительному упрочнению (03Х20Н16АГ6, 07Х13Н4АГ20).

Введение азота в хромоникельмарганцевые стали позволяет более чем в полтора раза поднять уровень предела текучести при комнатной температуре. С понижением температуры эффективность влияния азота как элемента внедрения, блокирующего движение дислокаций, на величину предела текучести еще более возрастает. Хром, никель и марганец как элементы замещения оказывают меньшее влияние на прочностные свойства, их роль определяется необходимостью обеспечения заданной аустенитной структуры.

К недостаткам азота как легирующего элемента относятся его склонность к ликвации при кристаллизации стального слитка и некоторое осложнение процессов сварки. В свариваемых сталях с азотом необходимо более строго ограничивать концентрацию углерода, которое должно приближаться к пределу его растворимости в аустените, составляя не более 0,03 – 0,04 %.

Для работы при температурах до 4 К аустенитная сталь должна отвечать следующим требованиям:

1. немагнитная аустенитная структура должна быть устойчивой в диапазоне температур до 4 К;
2. прочностные характеристики при комнатной температуре должны быть не ниже 500 МПа для предела текучести и 850 МПа для временного сопротивления;
3. прочность при температурах 20 и 4 К должна быть выше 1200 и 1800 МПа для предела текучести и временного сопротивления соответственно;
4. относительное удлинение при температуре 4 К должно составлять не менее 20 % , а ударная вязкость на образцах Шарпи – 80 Дж/см²;
5. материал должен обладать высокой коррозионной стойкостью в воздушной среде при изменяющихся температурных условиях работы, быть технологичным и хорошо свариваться.

Этим требованиям полнее других отвечает сталь 04Х21Н16АГ8М2ФД.

Аустенитные хромоникелевые стали такого типа с азотом, обладая почти вдвое более высокой прочностью по сравнению с обычными хромоникелевыми сталями, перспективны для изготовления высоконагруженных деталей машин и конструкций криогенной техники. Они технологичны, хорошо свариваются, коррозионностойки, характеризуются высоким показателем вязкости и пластичности вплоть до температур жидкого гелия. Стали этой системы легирования сохраняют высокую стабильность аустенитной структуры в криогенных условиях.

Стабильные аустенитные стали высокой прочности находят применение при изготовлении сверхпроводящих магнитов, установок термоядерного синтеза, криогенных оболочек сверхпроводящих устройств, установок для специальных физических экспериментов и т. д.

В криогенном энергомашиностроении и прецизионной технике требуются материалы, обладающие стабильной маломагнитной структурой, магнитная проницаемость которых не должна превышать порог маломагнитности (M < 1,01) в ходе длительной эксплуатации в магнитных полях различной напряженности. Этим требованиям отвечают стабильные высокоуглеродистые стали системы Мn – Сr – А1 типа 120Г25Х5Ю7 и 105Г25Х5Ю5.

Метастабильные аустенитные стали. Существует целый ряд деталей и узлов криогенной техники, к металлу которых не предъявляются требования по стабильности аустенитной структуры и магнитной проницаемости в процессе эксплуатации. К ним относятся емкости для хранения и транспортировки сжиженных газов, перспективные проекты топливных баков автомобилей, работающих на сжиженном природном газе, а также топливных баков авиакосмичской техники. Основными характеристиками металла для их изготовления являются высокая удельная прочность и технологичность. Традиционно такие сосуды изготавливаются из аустенитной стали 12Х18Н10Т, однако удельная прочность стали невысока, что долгое время сдерживало широкое распространение сжиженного природного газа в качестве топлива.

Необходимой прочностью в сочетании с высоким комплексом пластических и вязких свойств при низких температурах могут обладать Cr – Ni – Mn метастабильные аустенитные стали, дополнительно легированные ванадием и азотом. Старение такого металла сопровождается упрочнением за счет выделения карбонитридных фаз V(C,N). В результате этого временное сопротивление и особенно предел текучести стали после старения возрастают.

Оптимальные механические характеристики Cr – Ni – Mn сталей с азотом и ванадием достигаются при соблюдении условия

V/(C+N) = 3,1 - (7.1)

Этим требованиям отвечает сталь 06Х15Н9Г8АФ для работающих под давлением сосудов криогенного назначения, содержащая не более, %: 0,06 С, 14 – 16 Сr, 8,5 – 9,5 Ni, 7 – 9 Мn, 0,2 – 0,4 N, 1,0 – 1,5 V.

Высокопрочные мартенситно-стареющие стали. Отличительной особенностью этой группы сталей является получение при закалке практически безуглеродистого легированного мартенсита и его последующее старение при температуре около 500°С, сопровождающееся выделением интерметаллидных фаз. Это обеспечивает сочетание высоких прочностных свойств с достаточной пластичностью и вязкостью. Опасность хрупких разрушений при низких температурах в отличие от других высокопрочных сталей уменьшается благодаря присутствию никеля и низкому содержанию углерода (не более 0,03%). Высокая концентрация легирующих элементов предотвращает образование немартенситных продуктов превращения аустенита независимо от скорости охлаждения при закалке.

Для изготовления деталей криогенной техники в СНГ применяются мартенситно-стареющие стали 03Х9К14Н6МЗД (ЭП 921) и 03Х14К14Н4МЗ (ЭП 767) следующего состава, % :

Сталь ЭП 921 имеет более однородную мартенситную структуру. Ее применяют для изготовления высоконагруженных деталей, в том числе таких деталей уплотнительных узлов арматуры, как седла клапанов, а также элементов турбодетандеров (валиков, подпятников, лопаток), где требуется сочетание, высокой твердости и эрозионной стойкости.

Сталь ЭП 767 является сталью переходного класса и содержит до 20 – 30 % остаточного аустенита, благодаря чему высокий уровень вязкости KCV > 50 Дж/см² сохраняется до температуры 77 К. Эта сталь широко используется в ракетно-космической технике для изготовления тонколистовых конструкций сложной конфигурации и деталей арматуры, работающих при температуре до 77 К (золотники, втулки, штоки, опоры, стаканы, клапаны, тарелки и др.).

Недостатками сталей ЭП 921 и ЭП 767 являются повышенное содержание дорогого и дефицитного кобальта, а также ограничение нижнего предела применения температурой 77 К.

Современная авиакосмическая техника требует расширения диапазона применения высокопрочных сталей до температуры кипения жидкого водорода 20 К.

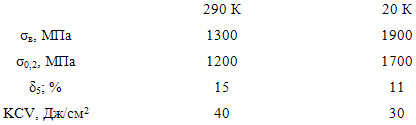

С этой целью разработана новая высокопрочная мартенситно-стареющая коррозионностойкая экономнолегированная кобальтом сталь 03Х12Н7К6М4Б. После термической обработки (закалка от 1000^оС, обработка холодом при –70°С, старение при температуре 520°С в течение 5 ч) сталь 03Х12Н7К6М4Б имеет следующие механические свойства:

Эта сталь рекомендована для изготовления емкостей высокого давления, для хранения и транспортировки жидкого водорода.

Литейные стали. Стальные отливки сравнительно редко применяют в криогенной технике. Однако существует ряд изделий, для которых их применение целесообразно. К ним относится запорно-регулирующая арматура для перекачки криогенных жидкостей. Изготовление корпусов вентилей из кованых, штампованных заготовок или проката путем механической обработки и сварки связано с большими трудозатратами.

Оптимальное сочетание прочностных, пластических и вязких свойств, высоких литейных свойств и коррозионной стойкости обеспечивает сталь типа 07Х13Г28АНФЛ, содержащая, %: не более 0,07 С, 27 – 29 Мn, 12 – 14 Сr, 0,5 – 1,5 Ni, 0,1 – 0,2 V, 0,2 – 0,3 N.
