Украинская Ассоциация Сталеплавильщиков

Термореактивные пластмассы (реактопласты)

Основу всякого реактопласта составляет химически затвердевающая термореактивная смола – связующее вещество. Кроме того, в состав реактопластов входят наполнители, пластификаторы, отвердители, ускорители или замедлители и растворители. Наполнителями могут быть порошковые, волокнистые и гибкие листовые материалы. В качестве порошковых наполнителей используют молотый кварц, тальк, графит, древесную муку, целлюлозу. К пластмассам с порошковыми наполнителями относятся: фенопласты и аминопласты. Из них изготавливают несиловые конструкционные и электроизоляционные детали (рукоятки, детали приборов, кнопки и т. д.), различные вытяжные и формовочные штампы, корпуса сборочных и контрольных приспособлений, литейные модели и другую оснастку.

Фенопласты (бакелиты, феноло-формальдегидные смолы) являются термоупрочняемыми пластмассами. Неупрочненные смолы получают при поликонденсации фенола с формальдегидом. Существует два основных типа феноло-формальдегидных смол: новолаки и резолы.

Для получения пластмассы с хорошими потребительскими свойствами в новолаки добавляют субстанцию (обычно уротропин), которая при нагревании разлагается с выделением формальдегида. Формальдегид, добавляемый к новолаковой смоле, образует упрочняющиеся гидроксиметильные группы.

Упрочнение термопластов в основном проводится в интервале температур 140 – 180°С, но благодаря соответствующим добавкам кислот некоторые резолы можно отвердить уже при 25°С и выше.

Резолы получают в спиртовых средах, применяя избыток формальдегида. Продукт содержит гидроксиметиленовые группы. Во время нагревания происходит необратимое упрочнение (реакция образования сетчатой структуры), поэтому резолы прессуют в формах.

Упрочненные феноло-формальдегидные смолы чаще носят название бакелитов. Эта пластмасса хорошо обрабатывается механически инструментами для обработки металла и может подвергаться полированию. Бакелит из ново лака имеет большую термостойкость (100 – 150°С), чем бакелит из резола, но худшие диэлектрические свойства.

Бакелит трудногорюч, а после извлечения из пламени сразу гаснет. Горящий бакелит дает желтый цвет пламени, коптящий в зависимости от вида наполнителя. Остаток, извлеченный из пламени, твердый, разбухший, потрескавшийся и обугленный. В процессе горения выделяются фенол и формальдегид с характерным запахом.

Бакелит стоек к воздействию разбавленных кислот и щелочей, а также большинства органических растворителей. Для склеивания треснутых бакелитовых изделий можно применять нитроцеллюлозные клеи или жидкие фенольные смолы.

Из бакелита изготавливают изделия галантереи (пуговицы, пепельницы), электротехнические элементы (вилки, розетки), корпуса радио- и телефонных и аппаратов, детали стиральных машин, защитные шлемы, корпуса аккумуляторов, плиты, лаки, клеи.

Аминопласты являются термоупрочняемыми пластмассами. К ним относятся карбамидо-формальдегидные смолы и меламино-формальдегидные смолы.

Неупрочненная смола получается при поликонденсации формальдегида с карбамидом (смола карбамидо-формальдегидная) или меламином (смола меламино-формальдегидная). Эти смолы имеют реактивные группы —СН2ОН, которые под влиянием нагрева (или кислотных катализаторов) способны к конденсации, в результате которой смолы упрочняются (приобретают пространственную сетчатую структуру).

Упрочненные аминопласты твердые и жесткие. Их можно полировать и механически обрабатывать инструментами по металлу, они имеют хорошие электроизоляционные свойства, легко окрашиваются.

Теплостойкость упрочненных аминопластов около 100 – 120оС. Образец, внесенный в огонь, начинает гореть не более чем через 1 минуту. Вынутый из пламени, он не гаснет, но горит медленно (в действительности горят наполнители, сама смола негорюча). Огонь имеет желтый цвет (меламиновая смола) или желтый с зеленовато-голубой каймой (карбамидная смола). Остаток после горения растрескавшийся, разбухший и покрыт по краям характерным белым налетом. Во время горения отчетливо чувствуется запах формальдегида и карбамида.

Упрочненные аминопласты стойки к воздействию воды, кислот (в том числе серной и азотной), щелочей и органических растворителей. Для склеивания таких аминопластов можно применять феноло-формальдегидные или карбамидо-формальдегидные клеи.

Из аминопластов изготавливают клеи для дерева, электротехнические детали (розетки, выключатели) и галантерею, тонкие покрытия для украшения, лаки (так называемые печные), пенистые материалы.

Реактопласты с волокнистыми наполнителями представляют собой композиции, состоящие из связующего (смолы) и волокнистого наполнителя в виде очесов хлопка (волокниты), асбеста (асбоволокниты), стекловолокна (стекловолокниты).

Волокниты применяют для изготовления деталей с повышенной устойчивостью к ударным нагрузкам, работающих на изгиб и кручение (втулок, шкивов, маховиков и др.).

Асбоволокниты обладают хорошими фрикционными (тормозными) свойствами и теплостойкостью, но по водостойкости и диэлектрической приницаемости уступают пластмассам с порошковым наполнителем.

Стекловолокниты негорючи, стойки к действию ультрафиолетовых лучей, химически стойки, имеют стабильные размеры. Некоторые марки стекловолокнитов применяются для изготовления силовых электротехнических деталей в машиностроении, а также крупногабаритных изделий простых форм (кузовов автомашин, лодок, корпусов приборов и т. п.). Стекловолокниты имеют высокие физико-механические характеристики и применяются для изготовления деталей высокого класса точности и сложной конфигурации. Стекловолокниты могут работать при температурах от –60 до +200°С, имеют прочность при разрыве 80 – 500 МПа.

В качестве связующих смол волокнитов и стекловолокнитов применяются полиэстеровые и эпоксидные смолы.

Полиэстры (полиэстеровые, или полиэфирные смолы) являются полимерами, полученными из полиосновных кислот и полигидроксильных спиртов путем поликонденсации.

Перед отверждением смола имеет вид густого сиропа золотистого цвета. Отверждение проводят в форме при комнатной температуре после добавления инициатора (обычно перекись бензоила) в количестве около 4 %. Механические свойства отвержденного продукта зависят от строения исходной смолы и способа ее отверждения. Изделие может быть гибким, эластичным или твердым и хрупким. Твердые изделия можно подвергать механической обработке инструментами по дереву, а также полировать.

Термическая стойкость под напряжением отвержденных смол лежит в пределах 55 – 60°С, а без нагрузки превышает 150oС. Образец ламината (полиэстеровая смола со стеклотканью), помещенный в пламя, горит очень плохо. После извлечения из пламени чаще всего гаснет. После сгорания остается обугленный скелет стекловолокна.

Отвержденные полиэстры нерастворимы в органических кислотах, в ацетоне легко растрескиваются.

Из полиэстров, упрочненных стекловолокном, изготавливают спасательные лодки, части автомобилей, мебель, корпуса планеров и вертолетов, гофрированные плиты для крыш, плафоны ламп, мачты для антенн, лыжи и палки, удочки, защитные каски и т. п. В виде текучих смол полиэстры применяют для заливки частей электронной аппаратуры, мумификации анатомических препаратов, изготовления лаков и т. п.

Эпоксидные смолы. Неотвержденные эпоксидные смолы получают реакцией поликонденсации эпоксида (эпихлоргидрина) с дифенилолпропаном (дианом). Процесс отверждения является реакцией суммирования (полиприсоединения), в которой роль отвердителя играет полиамин.

Характерной чертой эпоксидных смол является совершенная прилипаемость почти ко всем пластмассам, к металлам; они имеют хорошие механические и электрические свойства.

Термостойкость под напряжением упрочненных эпидианов лежит в пределах 55 – 120°С в зависимости от вида упрочнителя, а без нагрузки превышает 150°С. Упрочненная эпоксидная смола горит в огне так же, как и полиэстровые ламинаты: она трудно загорается, после чего начинает коптить. В отличие от полиэстра эпоксидная смола сильно пахнет во время горения.

Эпоксидные смолы служат для изготовления лаков, клеев, а также производства ламинатов.

Большую группу реактопластов составляют слоистые пластмассы, которые содержат листовые наполнители, уложенные слоями. В качестве наполнителей для слоистых пластиков используют материалы органического (бумагу, картон, хлопчатобумажные ткани, древесный шпон, ткани из синтетических волокон) и неорганического (асбестовую бумагу, стеклянную ткань, ткань из кварцевых или кремнеземных волокон) происхождения. В зависимости от вида наполнителя различают следующие слоистые пластики: гетинакс, текстолит, стеклотекстолит, древеснослоистые пластики. Связующими при производстве слоистых пластиков служат феноло-формальдегидные, эпоксидные, кремнийорганические и некоторые другие смолы.

Свойства слоистых пластиков зависят от соотношения компонентов (наполнителя и связующего), характера подготовки наполнителя, режимов прессования и термообработки и других технологических факторов. Благодаря слоистому расположению армирующего наполнителя слоистые пластики обладают анизотропией механических, физических и диэлектрических свойств.

Механические свойства слоистых пластиков определяются прежде всего видом используемого наполнителя. Наибольшей механической прочностью обладают слоистые пластики на основе стеклянной ткани или стеклянных жгутов. Эти материалы, а также слоистые пластики на основе асбоволокнистых наполнителей имеют более высокую теплостойкость по сравнению с теплостойкостью пластиков на основе органических наполнителей.

Физические и диэлектрические свойства слоистых пластиков зависят в основном от типа используемого полимерного связующего.

Пластик на основе бумаги – гетинакс – применяют в качестве электро-изоляционного материала, работающего длительно при температурах от –65 до +105°С, а также как конструкционный и декоративный материал. Гетинаксы широко применяют в электрических машинах, трансформаторах (в качестве высоковольтной изоляции) и других аппаратах, при производстве телефонной арматуры, в радиотехнике (для изготовления печатных схем). Из гетинакса изготавливают панели, щитки, прокладки, крышки, шайбы, малонагруженные изделия и т. д.

Древесно-слоистые пластики (ДСП) используют при изготовлении мебели, для внутренней облицовки пассажирских поездов, судов, самолетов, при строительстве – в качестве облицовочного материала.

ДСП обычно изготавливают в форме плит или тонких листов. Их получают горячим прессованием лущеного древесного шпона, пропитанного полимерным связующим. При производстве ДСП чаще используют березовый или буковый шпон, в качестве связующего используют водно-спиртовые растворы олигомеров. Древесно-слоистые пластики выпускают различных марок и маркируют ДСП-А, ДСП-Б, ДСП-В и т. д. Они различаются направлением волокон шпона в различных слоях. В ДСП-А – во всех слоях волокна шпона расположены параллельно (иногда четыре слоя с параллельным расположением волокон чередуются с одним слоем, повернутым на 20 – 25°). В ДСП-Б расположение слоев смешанное. Через каждые 5 – 20 слоев с параллельным расположением волокон укладывают слой, повернутый на 90°. В ДСП-В осуществляется звездообразная укладка слоев, при которой соседние слои волокон смещают на 30°. Максимальной прочностью в продольном направлении ( = 280 МПа) обладает ДСП-А. ДСП-Б имеет прочность, одинаковую во взаимно перпендикулярных направлениях (140 МПа).

ДСП обладают хорошими антифрикционными свойствами. В некоторых случаях они заменяют высокооловянистую бронзу, баббит, текстолит. Химическая стойкость ДСП не очень высока, но выше, чем у обычной древесины. Теплостойкость ДСП достигает 140°С. Их недостатком является набухание, обусловленное поглощением воды.

Пластики на основе хлопчатобумажных тканей – текстолиты – применяют для изготовления различных конструкционных деталей, электроизоляционного материала, вкладышей подшипников прокатного оборудования, прокладок, герметизирующих фланцевые соединения. Текстолитовые детали могут работать не только в воздушной среде, но и в масле, керосине или бензине и т. д. Текстолит производят в виде листов, плит, стержней и трубок. Температура эксплуатации изделий из текстолита от –60 до +60°С.

Стеклотекстолитами называют слоистые пластики на основе тканых стекловолокнистых материалов. Они характеризуются высокой тепло- и хладостойкостью, стойкостью к действию окислителей и других химически активных реагентов, высокими механическими свойствами. Стеклотекстолиты применяют для изготовления крупногабаритных изделий, радиотехнических и электроизоляционных деталей, длительное время работающих при температуре 200°С и кратковременно – при 250оС. Стеклопластики являются конструкционными материалами, применяемыми для изготовления силовых изделий в различных отраслях техники (несущих деталей летательных аппаратов, кузовов и кабин машин, железнодорожных вагонов, корпусов лодок, судов и т. п.).

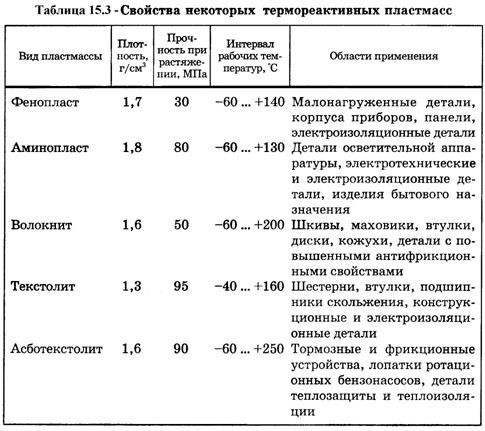

В таблице 15.3 приведены свойства, области применения и интервал рабочих температур некоторых термореактивных пластмасс.

свойства некоторых термореактивных пластмасс
