Термопластичные пластмассы (термопласты)

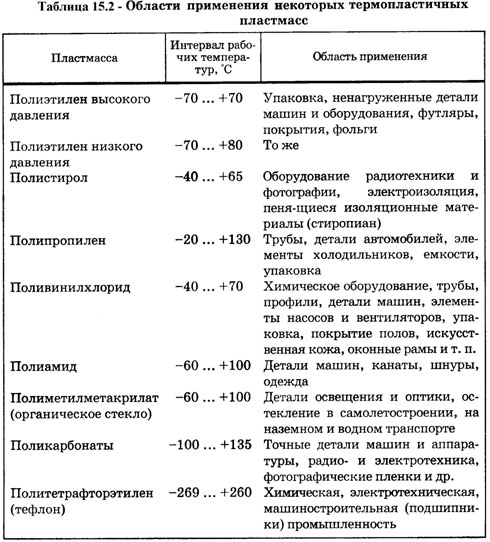

Широкое применение находят термопластичные пластмассы на основе полиэтилена, полипропилена, полистирола, поливинилхлорида, фторопластов, полиамидов и других полимеров (таблица 15.2).
Полиэтилен является продуктом полимеризации этилена. Свойства полиэтилена зависят от условий полимеризации. По способу изготовления различают полиэтилен низкой плотности (0,918 – 0,930 г/см3), получаемый полимеризацией при высоком давлении, и полиэтилен высокой плотности (0,946 – 0,970 г/см3), получаемый полимеризацией при низком давлении. Полиэтилен высокой плотности имеет степень кристалличности до 75 – 95 %. Чем выше плотность и степень кристалличности полиэтилена, тем выше его прочность, модуль упругости и теплостойкость. Разрушающее напряжение при растяжении полиэтилена низкой плотности составляет 10 – 17 МПа, полиэтилена высокой плотности – 18 – 35 МПа.
Полиэтилен имеет высокие диэлектрические свойства, практически не поглощает влагу. Он химически стоек к действию кислот, щелочей и растворителей, нетоксичен, легко сваривается, технологичен (поддается экструзии, литью, напылению, заливке т. д.), стоит недорого и сочетает высокую прочность с пластичностью. Недостатком полиэтилена является склонность к старению под действием ультрафиолетовых лучей.
Полиэтилен выпускается в виде пленок толщиной 0,03 – 0,30 мм, шириной 1400 мм и длиной 30 м, а также в виде листов толщиной 1 – 6 мм и шириной до 1400 мм. Полиэтилен применяют для изоляции электропроводов и кабелей, в качестве упаковочного материала для пищевых продуктов, для защиты от коррозии магистральных нефте- и газопроводов, в качестве заменителя стекла, для изготовления предметов домашнего обихода, для защиты металлов от коррозии. Полиэтиленовые трубы могут работать при температурах до –60°С, они не подвержены почвенной коррозии. Из полиэтилена изготавливают крышки подшипников, уплотнительные прокладки, детали вентиляторов и насосов, гайки, шайбы, полые изделия вместимостью до 200 л, тару для хранения и транспортировки кислот и щелочей.
Полипропилен является полимером пропилена. По сравнению с полиэтиленом полипропилен имеет более высокую механическую прочность и жесткость, большую теплостойкость и меньшую склонность к старению. Разрушающее напряжение при растяжении полипропилена достигает 25 – 40 МПа. Недостатком полипропилена является его невысокая морозостойкость (–20°С).
Детали из полипропилена изготавливают штамповкой, литьем под давлением, пневматическим и вакуумным прессованием; полиэтилен можно сваривать, напылять на металл, ткань, картон. Он легко подвергается механической обработке на токарных, фрезерных, сверлильных станках.
Полипропилен применяют для изготовления антикоррозионной футеровки резервуаров, труб и арматуры трубопроводов, электроизоляционных деталей, а также для изготовления деталей, применяемых при работе в агрессивных средах. Из полипропилена изготавливают корпусные детали автомобилей и корпуса аккумуляторов, прокладки, трубы, фланцы, водонапорную арматуру, пленки, пленочные покрытия бумаги и картона, корпуса воздушных фильтров, конденсаторы, вставки демпфирующих глушителей, зубчатые и червячные колеса, ролики, подшипники скольжения, фильтры масляных и воздушных систем, рабочие детали вентиляторов, насосов, уплотнения, детали приборов и автоматов точной механики, кулачковые механизмы, детали телевизоров, магнитофонов, холодильников, стиральных машин, изоляцию проводов и кабелей. Отходы при производстве полипропилена и отработавшие изделия из него используют для повторной переработки.
Полистирол относится к числу наиболее известных и широко применяемых пластмасс.
Полистирол – твердый, жесткий, бесцветный, прозрачный, аморфный полимер, легко окрашиваемый в различные цвета. Обладает высокой водостойкостью, хорошей химической стойкостью в растворах солей, кислот и щелочей. По сравнению с другими термопластами более стоек к радиации. Недостатками полистирола являются повышенная хрупкость при ударных нагрузках, склонность к старению, невысокая тепло- и морозостойкость. Интервал рабочих температур от –40 до +65°С. Полистирол применяют для изготовления деталей радио- и электроаппаратуры, предметов домашнего обихода, детских игрушек, трубок для изоляции проводов, пленок для изоляции электрических кабелей и конденсаторов, открытых емкостей (лотки, тарелки и др.), прокладок, втулок, светофильтров, крупногабаритных изделий радиотехники (корпуса транзисторных приемников), деталей электропылесосов (колодки, щелевые сопла, прокладки, ручки), мебельной фурнитуры, конструкционных изделий с антистатическими свойствами. Ударопрочным полистиролом (механическая смесь полистирола с каучуком) облицовывают пассажирские вагоны, салоны автобусов и самолетов. Из него изготавливают крупногабаритные детали холодильников, корпуса радиоприемников, телефонных аппаратов и др.
Его применяют для изготовления деталей машин и аппаратов, непосредственно контактирующих с пищевыми продуктами (молоком и молочными продуктами, вином, коньяком, шампанским и др.), а также для тары и упаковки. Его используют для изготовления пористых материалов.
В числе различных синтетических материалов широкое распространение получили так называемые газонаполненные пластики. Эти материалы разделяются на пенопласты и поропласты. У пенопластов микроскопические ячейки, наполненные газом, не сообщаются между собой, и плотность таких материалов, как правило, менее 0,3 г/см3. Ячейки у поропластов сообщаются между собой, и их плотность несколько выше. Пенопласты и поропласты выпускаются на основе полистирола, поливинилхлорида и различных эфирных полимеров.
Пенопласт применяют в качестве теплоизоляционного слоя в конструкциях судовых трюмов, кузовов автофургонов, холодильных камер на объектах мясомолочной и рыбной промышленности.
Пенополистирол получают из эмульсионного полимера прессовым и беспрессовым методами. Пенополистирол применяют для теплоизоляции холодильников и торгового оборудования. Для производства изделий, контактирующих с пищевыми продуктами, используют обычно суспензионный полистирол. При получении пенополистирола прессовым методом (пенополистирол марок ПС-1 и ПС-4) используют эмульсионный тонкодисперсный полистирол, смешивают его с порообразующим компонентом, прессуют, а затем вспенивают в специальных обогреваемых камерах. Если же пенополистирол получают беспрессовым методом из блочно-суспензионного стирола, он называется стиропор. Его полимеризацию проводят при 70°С с непрерывным перемешиванием. Пенополистирол имеет структуру застывшей пены, он стоек к действию влаги, агрессивных минеральных сред (кроме концентрированной азотной кислоты). Пенополистирол, полученный беспрессовым методом, обладает более высокой химической стойкостью. Устойчив он также и в биологическом отношении – не гниет, стоек к действию грибков и бактерий, не повреждается грызунами.
Прочность пенополистирола зависит от размера, формы и прочности стенок пор. Механические свойства беспрессового пенополистирола ниже, чем прессового. Пенополистиролы могут работать при температурах до 60 – 75°С. Недостатком пенополистирола является присутствие в нем горючего порообразователя, например изопентана. Уменьшить или вовсе устранить эту опасность удается путем введения антипиренов, например оскида сурьмы.
Пенополистирол применяется в различных отраслях промышленности как термо- и звукоизоляционный материал, в пищевой промышленности – для изоляции трюмов для хранения продуктов питания при температуре от –15 до –35°С. Коэффициент теплопроводности пенополистирола близок к коэффициенту теплопроводности воздуха. Благодаря хорошим амортизационным свойствам и малой плотности пенополистирол используют в качестве упаковочного материала.
Пенопласт мипора изготавливается на основе эмульсионных карбамидоформальдегидных олигомеров. Он обладает исключительно малой плотностью (не более 0,02 г/см3; разрушающее напряжение при сжатии 2,2 – 5,0 МПа). Коэффициент теплопроводности мипоры близок к коэффициенту теплопроводности воздуха и равен 0,023 Вт/(м•К). Мипора в 10 раз легче пробки, имеет хорошую стойкость против горения. При контакте с пламенем мипора обугливается, но не загорается. В мипоре газонаполненные ячейки не сообщаются между собой. Это позволяет использовать мипору в качестве теплоизоляционного материала. Недостатками мипоры являются большая хрупкость и водопоглощение. Для уменьшения хрупкости к мипоре добавляют глицерин, но даже это не всегда помогает. От проникновения влаги мипору защищают водонепроницаемыми пленками.
В последнее время в промышленности начинают все шире использовать армированные газонаполненные пластмассы, что позволяет сочетать малую плотность с высокой прочностью, т. е. повышать удельную прочность. Газонаполненные пластмассы армируют листами металла или листами более прочных газоненаполненных пластмасс.
Пластмассы, на основе поливинилхлорида имеют хорошие электроизоляционные свойства. Они стойки к воздействию химикатов, не поддерживают горения, атмосферо-, водо-, масло- и бензостойки. Непластифицированный поливинил-хлорид называется винипластом. Винипласты имеют высокую механическую прочность и упругость, но сравнительно малопластичны. Винипласты стойки к воздействию почти всех минеральных кислот, щелочей и растворов солей. Их недостатками являются склонность к ползучести, низкая ударная вязкость, малая теплостойкость, резкая зависимость от температуры.
Винипласт выпускается в виде листов, прутков, труб. Винипластовые детали хорошо механически обрабатываются и хорошо свариваются. Из него изготавливают трубы для транспортировки воды, агрессивных жидкостей и газов, коррозионностойкие емкости, защитные покрытия для электропроводки, детали вентиляционных установок, теплообменников, шланги вакуум-проводов, защитные покрытия для металлических емкостей, изоляцию проводов и кабелей. Поливинилхлорид используют для получения пенопластов, линолеума, искусственной кожи, объемной тары, товаров бытовой химии, вибропоглощающих материалов в машиностроении и на всех видах транспорта, водо-, бензо- и антифризостойких трубок, прокладок и т. д.
Фторопласты – полимеры фторпроизводных этиленового ряда. Фторопласты имеют прочность при растяжении 15 – 35 МПа, при изгибе 10 – 15 МПа; относительное удлинение при разрыве 250 – 350 %.
Наиболее широкое распространение получил фторопласт-4, или политетрафторэтилен (тефлон). Характеризуется высокой плотностью (2,1 – 2,3 г/см3), термо- и морозостойкостью. Интервал рабочих температур при эксплуатации изделий из фторопласта-4 составляет от –269 до +260 °С. Пленка из него не охрупчивается даже в среде жидкого гелия. Фторопласт-4 имеет хорошие диэлектрические свойства и высокую коррозионную стойкость. По химической стойкости фторопласт-4 превосходит все известные материалы, включая золото и платину. Он стоек к воздействию всех минеральных и органических щелочей, кислот, органических растворителей, не набухает в воде, не смачивается жидкостями и вязкотекучими средами пищевых производств – тестом, патокой, вареньем и т. д. При температуре 260°С невзрывоопасен, негорюч, при непосредственном контакте не оказывает влияния на организм человека, разрушается только под действием расплавленных щелочных металлов и элементарного фтора. Фторопласт-4 имеет низкий коэффициент трения и применяется для изготовления подшипников скольжения без смазки. Для уменьшения износа подшипников во фторопласт вводят 15 – 30 % наполнителя (графита, дисульфита молибдена, стеклянного волокна и др.).
Фторопласты широко применяются в электро- и радиотехнической промышленности, а также для изготовления химически стойких труб, кранов, мембран, насосов, подшипников, деталей медицинской техники, коррозионностойких конструкций, тепло- и морозостойких деталей (втулок, пластин, дисков, прокладок, сальников, клапанов), для облицовки внутренних поверхностей различных криогенных емкостей.
Полиамиды включают группу известных термопластичных пластмасс (таких, как найлон, капрон и др.). Ориентированные полиамиды характеризуются высокой прочностью на растяжение (более 400 МПа), ударопрочностью, способностью к поглощению вибрационных нагрузок. Они имеют низкий коэффициент трения и могут использоваться в качестве подшипников как без смазки, так и при применении смазочных материалов. Полиамиды используют для изготовления конструкционных и электроизоляционных изделий, эксплуатируемых при температурах от –60 до +100оС (зубчатые передачи, уплотнительные устройства, втулки, муфты, подшипники скольжения, лопасти винтов, стойкие к действию щелочей, масел, жиров и углеводородов), технических изделий и товаров культурно-бытового назначения, антифрикционных покрытий металлов.
Полиуретаны – наиболее ценные и широко производимые промышленностью термопластичные полимеры. Они характеризуются высоким модулем упругости, износостойкостью, вязким коэффициентом трения, стойкостью к вибрациям, атмосферостойкостью, а также стойкостью к воздействию масла и бензина. Изделия из полиуретана можно эксплуатировать при понижении температуры до –60 ... –70оС. Волокна из полиуретана малогигроскопичны и имеют высокую химическую стойкость. Их используют для изготовления изоляции, фильтровальных и парашютных тканей.
Стекло органическое (плексиглас) получают полимеризацией сложных эфиров метакриловой кислоты. Обычно применяют полиметилметакрилат. Этот термопласт оптически прозрачен (светопрозрачность до 92 %), имеет низкую плотность, высокую атмосферостойкость, стоек к воздействию разбавленных кислот и щелочей, углеводородного топлива и смазок. Стекло органическое выпускается в виде листов толщиной до 25 мм. Его недостаток – низкая поверхностная твердость.
Поликарбонат – термопластичный полимер на основе дифенилолпропана и фостена, выпускаемый под названием дифлон. Поликарбонат характеризуется низкой водопоглощаемостью и газопроницаемостью, хорошими диэлектрическими свойствами, высокой жесткостью, теплостойкостью и химической стойкостью, не имеет запаха и вкуса, физиологически безвреден, бесцветен, прозрачен, хорошо окрашивается. Стоек к световому старению и действию окислителей даже при нагреве до 120оС. Это один из наиболее ударопрочных термопластов, что позволяет использовать его в качестве конструкционного материала, заменяющего металлы. Из поликарбоната изготавливают шестерни, подшипники, корпуса, крышки, клапаны и другие детали, сосуды для транспортировки фруктовых соков, молока, вин и т. д. Его можно использовать в криогенной технике для работы в среде жидких газов.
Физико-механические свойства поликарбонатов улучшаются при введе-нии в них армирующих волокон. Например, при введении в поликарбонат стекловолокна (до 30 %) его модуль упругости при растяжении увеличивается в 3 раза, а твердость по Бринеллю – в 1,5 раза. Теплостойкость материала также увеличивается, а термический коэффициент линейного расширения снижается в 3 раза, усадка материала уменьшается в 2 раза.
Армированные поликарбонаты с названием «Эстеран» нашли применение в производстве ответственных деталей машин, например подшипников качения, кулачков и т. д. Они сохраняют свои свойства и эксплуатационную надежность в интервале температур от –200 до +110°С, а также в вакууме.
В нашей стране кроме стеклонаполненного поликарбоната хорошо зарекомендовали себя наполненные стекловолокном полипропилен, полистирол и некоторые другие термопласты. Термопласты, армированные стекловолокном, имеют более высокие механические свойства и обеспечивают неизменность формы изделий в условиях повышенных температур. Производство таких термопластичных материалов с каждым годом растет на 25 – 30 %. Они применяются при изготовлении разнообразных деталей в электронной и электротехнической промышленности, оптическом и точном приборостроении, автомобилестроении, текстильном машиностроении и т. д.
