МОДЕЛИРОВАНИЕ И ИССЛЕДОВАНИЕ ПРОЦЕССА ПРОКАТКИ НЕПРЕРЫВНОЛИТОЙ СОРТОВОЙ ЗАГОТОВКИ С ДЕФЕКТОМ ФОРМЫ “РОМБИЧНОСТЬ” В ПРЯМОУГОЛЬНЫХ КАЛИБРАХ
Красенков С. Ю. (ОМД-10м), Донецкий национальный технический университет
Руководитель – д.т.н., член-корр. НАН Украины, профессор, зав. каф. ОМД Минаев А. А.; Соруководитель – к.т.н., доцент кафедры ОМД Снитко С. А.

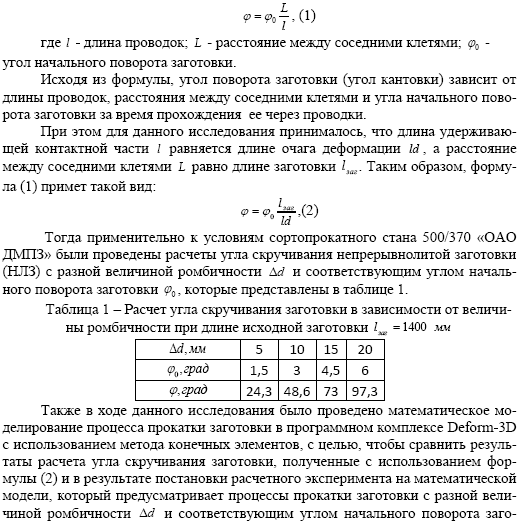

Для оценки максимального угла скручивания переднего конца заготовки была использована формула, которая применяется при расчете геликоидальных проводок.
Таблица 2 – Сравнение величины углов скручивания переднего конца заготовки, полученные теоретическим путем и в результате математического моделирования при длине заготовки lзаг=600 мм
Причиной продольного скручивания заготовки является переменный катающий диаметр по контуру калибра, не обеспечивается равенство скоростей выхода металла из очага деформации по ширине калибра со стороны верхнего и нижнего валка, поэтому имеет место существенная неравномерность обжатия по ширине заготовки, что способствует неравномерности вытяжки по поперечному сечению профиля. На рисунке 1 показан контур очага деформации на стадии установившегося процесса прокатки заготовки с величиной ромбичности
d=20 мм.
Рисунок 1 – Точки контакта заготовки с поверхностью валка на стадии установившегося процесса прокатки заготовки с величиной ромбичности 20 мм и начальным углом поворота заготовки 6°
На рисунке 2 показан последний момент процесса прокатки заготовки с величиной ромбичности d = 20 мм
Рисунок 2 – Последний момент процесса прокатки заготовки с величиной ромбичности 20 мм и начальным углом поворота заготовки 6°
