Покрытия в машиностроении. Общая характеристика покрытий и способов их нанесения

В зависимости от требований, предъявляемых к эксплуатационным характеристикам деталей, различают три вида покрытий:

  • защитные покрытия, назначением которых является защита от коррозии деталей в различных агрессивных средах, в том числе при высоких температурах;
  • защитно-декоративные покрытия, служащие для декоративной отделки деталей с одновременной защитой их от коррозии;
  • специальные покрытия, применяемые с целью придания поверхности специальных свойств (износостойкости, твердости, электроизоляционных, магнитных свойств и др.), а также восстановления изношенных деталей.

Для оценки сопротивления покрытия коррозии обычно применяют испытания, при которых коррозионная нагрузка на деталь близка к условиям ее эксплуатации. Эффективность сопротивления коррозии определяется по растворению покрытия и взвешиванию.

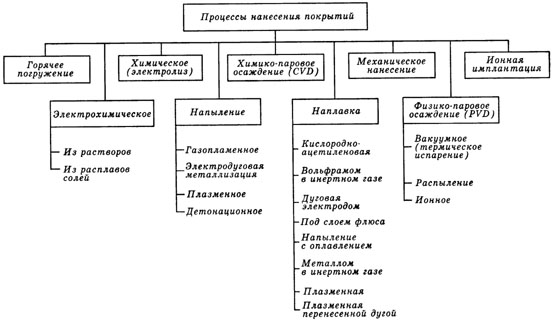

Классификация процессов нанесения металлических покрытий приведена на рисунке 18.1.

Горячее погружение в расплав – один из самых старых методов нанесения покрытий. Металлы ванны имеют низкую температуру плавления – это цинк, олово, алюминий. Они обеспечивают защиту основного металла от коррозии.

Напыление осуществляется мелкими частицами материала, образующимися при пропускании проволоки или порошка через кислородно-ацетиленовое пламя, с последующим осаждением на холодную основу. Для нагрева можно использовать электродуговую или плазменную металлизацию. Это способствует улучшению адгезии и снижению пористости покрытия.

Наплавка осуществляется сплавлением осаждаемого материала с поверхностным слоем основы. Наплавка широко применяется для ремонта отдельных деталей, поврежденных или износившихся в процессе эксплуатации. Для нанесения покрытий методом наплавки могут использоваться все основные сварочные процессы: газопламенный, электродуговой, плазменный, электроннолучевой и др.

Электрохимическое осаждение металлов из растворов солей обычно применяется для получения гальванических покрытий из хрома и никеля толщиной 0,12 – 0,60 мм.

Электролитическое нанесение покрытий из сплавов Ni – P и Ni – B осуществляется вследствие химического взаимодействия. В этом случае покрытия формируются по всей поверхности деталей с одинаковой скоростью толщиной до 0,12 мм, тогда как гальванические покрытия прежде всего формируются на выступающих местах – кромках, ребрах, гранях.

Химико-паровое осаждение, или процесс CVD (chemical vapour deposition), является процессом, при котором устойчивые продукты реакции зарождаются и растут на подложке в среде с протекающими в ней химическими реакциями (диссоциация, восстановление и др.). Благодаря высокой температуре на поверхности образуются очень тонкие слои, например, карбида или нитрида титана. CVD-процесс используется для нанесения покрытий на инструмент и штампы.

Физическое осаждение из паровой фазы (physical vapour deposition, PVD) протекает в несколько стадий:

1) нагрев материала в вакууме до испарения;

2) перенос паров от источника к подложке;

3) конденсация паров на основе – подложке.

Метод PVD обладает высокой гибкостью, и с его помощью можно наносить любые металлы, сплавы, оксиды, карбиды и нитриды. Например, его с успехом применяют для нанесения износостойкой пленки TiN на стальной инструмент. Достоинством метода PVD является высокая чистота поверхности и превосходная связь с основой.

Механическое нанесение покрытий используют для получения цинковых, кадмиевых и оловокадмиевых покрытий. Детали перемешивают в сосудах с соответствующими тонкими металлическими порошками, активаторами и стеклянными шариками.

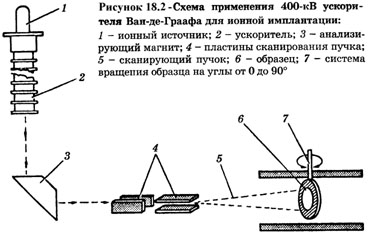

Ионная имплантация (рисунок 18.2) предусматривает ионизацию атомов с последующим ускорением ионов в электрическом поле в вакууме.

Ионы тормозятся при соударении с мишенью и распределяются по глубине мишени. Хотя глубина проникновения ионов обычно не превышает 0,1 – 0,2 мкм, свойства металла могут меняться существенно.
