Полимерные материалы и пластмассы. Состав и строение полимеров
Полимерными материалами или полимерами называются высокомолекулярные химические соединения, состоящие из многочисленных маломолекулярных звеньев (мономеров) одинакового строения. Чаще всего для получения полимеров применяют следующие мономеры: этилен, винилхлорид, винилацетат, винилденхлорид, тетрафторэтилен, пропилен, метилметакрилат, стирол, мочевину, фенол, меламин, формальдегид.
Особенностью молекул полимеров является их большая молекулярная масса (М > 5•103). Соединения с меньшей молекулярной массой (М = 500 – 5000) называются олигомерами, у низкомолекулярных соединений М < 500.
Различают природные и синтетические полимеры. К полимерам, встречающимся в природе, относятся натуральный каучук, целлюлоза, слюда, асбест, шерсть и т. д. Однако ведущее место занимают синтетические полимеры, получаемые в процессе химического синтеза из низкомолекулярных соединений.
В зависимости от способа образования высокомолекулярных синтетических соединений различают полимеры, получаемые либо в процессе поликонденсации, либо в результате реакции присоединения.
Полимеризация – это процесс соединения низкомолекулярных соединений в высокомолекулярные с образованием длинных цепей. Величиной степени полимеризации является количество меров в молекуле полимера. В большинстве полимеров их количество составляет от 1000 до 10000 единиц. В результате полимеризации получают такие часто применяемые полимеры, как полиэтилен, полипропилен, полистирол, поливинилхлорид, политетрафторэтилен, полибутадиен и др.
Поликонденсация – это ступенчатая реакция, заключающаяся в соединении большого количества одинаковых мономеров или двух различных групп (А и В) мономеров в макромолекулы (поликонденсаты) с одновременным образованием побочных продуктов (вода, аммиак, хлороводород, диоксид углерода, метиловый спирт и др.).
С помощью реакции поликонденсации получают полиамиды, полиэстеры, фенопласты, аминопласты, поликарбонаты, полисульфоны, силиконы и другие полимеры.
Полиприсоединение – процесс образования полимера в результате реакции множественного присоединения мономеров, содержащих предельные реакционные группы, к мономерам, содержащим непредельные группы (двойные связи или активные циклы). В отличие от поликонденсации полиприсоединение протекает без выделения побочных продуктов.
К важнейшим реакциям полиприсоединения относятся получение поли-уретанов и процесс отверждения эпоксидных смол.
По составу все полимеры делятся на органические, элементоорганические и неорганические. Органические полимеры, составляющие наиболее обширную группу соединений, состоят из атомов углерода, водорода, кислорода, азота, серы и галогенов. Элементоорганические соединения содержат в составе основной цепи, кроме перечисленных, атомы кремния, титана, алюминия и других элементов, сочетающихся с органическими радикалами. В природе таких соединений нет. Это чисто синтетические полимеры. Их характерными представителями являются кремнийорганические соединения, основная цепь которых построена из атомов кремния и кислорода. Неорганические полимеры (силикатное стекло, керамика, слюда, асбест и др.) не содержат атомов углерода. Основой их являются оксиды кремния, алюминия, магния и др.
Для получения материалов с заданными свойствами в технике часто используют не сами полимеры, а их сочетания с другими материалами как органического, так и неорганического происхождения (металлопласты, пластмассы, полимербетоны, стеклопластики и др.).
Своеобразие свойств полимеров обусловлено их структурой. Различают следующие типы полимерных структур: линейную, линейно-разветвленную, лестничную и пространственную с громоздкими молекулярными группами и специфическими геометрическими построениями (рисунок 15.1).

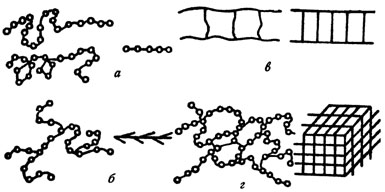

Рисунок 15.1 – Различные типы структур полимеров: а – линейная; б – линейно-разветвленная; в – лестничная; г – пространственная сетчатая
Полимеры с линейной структурой представляют собой длинные зигзагообразные или закрученные в спираль цепочки (рисунок 15.1, а). Их макромолекулы характеризуются повторениями вдоль цепи одной и той же структурной группы – звена или химической единицы цепи. Для полимеров с линейной структурой существенно наличие достаточно длинных макромолекул с резким различием характера связи вдоль цепи и между цепями (химические и межмолекулярные связи). Для макромолекул полимеров с линейной структурой характерна высокая гибкость. Гибкость – основное свойство полимерных цепей, приводящее к качественно новым свойствам: высокой эластичности и отсутствию хрупкости в твердом состоянии. Полимеры с линейно-разветвленной структурой помимо основной цепи имеют боковые ответвления (рисунок 15.1, б). К типичным полимерам с линейной структурой относится полиэтилен, с линейно-разветвленной – полиизобутилен и полипропилен.
Молекула полимера с лестничной структурой (рисунок 15.1, в) состоит из двух цепей, соединенных химическими связями. Полимеры с лестничной структурой, к которым относятся, например, кремнийорганические полимеры, характеризуются повышенной термостойкостью, жесткостью, они нерастворимы в органических растворителях.
Полимеры с пространственной структурой (рисунок 15.1, г) образуют при соединении макромолекул между собой в поперечном направлении прочные химические связи. В результате такого соединения макромолекул образуется сетчатая структура с различной густотой сетки или пространственная сетчатая структура. Полимеры с пространственной структурой обладают большей жесткостью и теплостойкостью, чем полимеры с линейной структурой. Полимеры с пространственной структурой являются основой конструкционных неметаллических материалов.
По фазовому составу полимеры представляют собой системы, состоящие из кристаллических и аморфных областей.
Кристаллическая фаза полимеров способствует повышению их твердости, прочности, модуля упругости и других механических характеристик, одновременно снижая гибкость молекул. Аморфная фаза уменьшает жесткость, делает полимер более эластичным, т. е. способным к большим обратимым деформациям. Отношение объема всех кристаллических областей к общему объему называют степенью кристалличности. Высокую степень кристалличности (60 – 80 %) имеют фторопласты, полипропилен, полиэтилен высокой плотности. Меньшей степенью кристалличности обладают поливинилхлорид, полиэтилен низкой плотности.
В зависимости от того, как ведут себя полимеры при нагреве, они делятся на термопластичные и термореактивные.
Термопластичные полимеры при нагреве размягчаются и плавятся, а при охлаждении затвердевают. При этом материал не претерпевает химических превращений, что делает процесс плавления-затвердевания полностью обратимым. Термопластичные полимеры имеют линейную или линейно-разветвленную структуру макромолекул. Между молекулами действуют слабые силы и нет химических связей. К термопластам относятся полиэтилен, полистирол, полиамиды и др. Изделия из термопластичных полимеров изготавливают литьем под давлением в водоохлаждаемые формы, прессованием, экструзией, выдуванием и другими способами.
Термореактивные полимеры сначала имеют линейную структуру и при нагреве размягчаются, затем в результате протекания химических реакций приобретают пространственную структуру и превращаются в твердое вещество, сохраняя и в дальнейшем высокую твердость. Последующий нагрев не размягчает их и может привести только к их разложению. Готовый термореактивный полимер не плавится и не растворяется, поэтому в отличие от термопластичного не может подвергаться повторной переработке. К термореактивным полимерам относятся феноло-формальдегидная, кремнийорганическая, эпоксидная и другие смолы.
