Химический состав сталеплавильных шлаков

Основными источниками формирования сталеплавильных шлаков являются:

• продукты реакций окисления примесей чугуна и металлического лома (кремния, марганца, фосфора и др.);
• продукты разрушения футеровки сталеплавильного агрегата;
• загрязнения, вносимые металлической шихтой (песок, миксерный шлак и др.);
• ржавчина, покрывающая металлический лом;
• флюсы и твердые окислители (известняк, известь, боксит, плавиковый шпат, железная руда и др.).

Основные физико-химические свойства сталеплавильных шлаков определяются содержанием в них ограниченного количества оксидов, к числу которых относятся:

• основные оксиды – CaO, MgO, FeO, MnO;
• кислотные оксиды – SiO₂, P₂O₅;
• амфотерные оксиды – Fe₂O₃, Al₂O₃.

При переработке легированной шихты в шлаках в значительных количествах могут присутствовать амфотерные оксиды Cr₂O₃, V₂O₃, кислотные оксиды TiO₂, WO₃ и др.

В настоящее время в черной металлургии используются главным образом сталеплавильные агрегаты с основной футеровкой. Сведения о химическом составе основных сталеплавильных шлаков представлены в таблице 3.1.

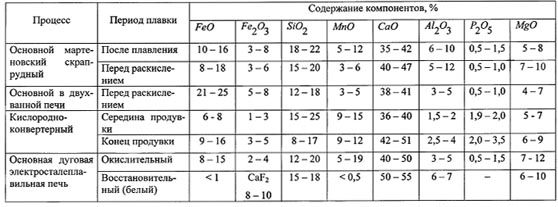

Таблица 3.1 - Химический состав сталеплавильных шлаков
