Структура слитка кипящей стали
В слитке кипящей стали выделяют следующие структурные зоны (рисунок 19.4 а): плотную наружную корку; зону продолговатых сотовых пузырей; промежуточную зону плотного металла; зону вторичных пузырей; плотную центральную зону со скоплением пузырей в верхней ее части.

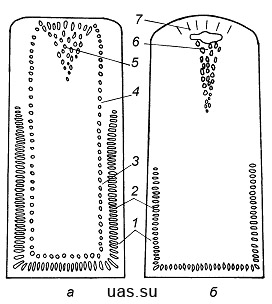

Рисунок 19.4 – Структурные зоны слитков кипящей стали: а – обычный слиток; б – химически закупоренный слиток; 1 – наружная корка; 2 – сотовые пузыри; 3 – промежуточная зона плотного металла; 4 – зона вторичных пузырей; 5 – скопление пузырей в верхней части слитка; 6 – пузыри и усадочные пустоты в верхней части слитка; 7 – «мост» плотного металла
Чтобы избежать чрезмерного развития ликвации в слитках кипящей стали используют операцию закупоривания слитков, сущность которой заключается в прекращении кипения металла в изложницах. В настоящее время наиболее широко используют химическое закупоривание слитков, для чего через 1,0 – 1,5 минуты после наполнения изложницы в металл вводят гранулированный или жидкий алюминий. Расход алюминия выбирают таким образом, чтобы дальнейшее затвердевание слитка сопровождалось незначительным газовыделением, которое должно компенсировать усадку стали и предотвратить образование концентрированной усадочной раковины.
В химически закупоренном слитке кипящей стали выделяют следующие структурные зоны (рисунок 19.4 б): плотную наружную корку; короткие сотовые пузыри в нижней части слитка; пузыри и усадочные пустоты в верхней части слитка, над которыми расположен «мост» плотного металла. При высокой окисленности металла наблюдаются прорывы поверхности слитка пузырями СО («свищи»).
