Структура слитка полуспокойной стали
Украинская Ассоциация Сталеплавильщиков

Структура слитка полуспокойной стали

Затвердевание полуспокойной стали сопровождается слабым непродолжительным кипением, для обозначения которого используют термин «искрение». При нормальной окисленности стали искрение длится в течение 10 – 40 с после наполнения изложницы.

Так как при разливке полуспокойной стали интенсивность кипения металла не достаточна для формирования плотной наружной корки слитка значительной толщины, у поверхности слитка обычно наблюдаются мелкие подкорковые пузыри. Короткие сотовые или округлые пузыри могут сформироваться только в верхней его части, где условия кипения металла более благоприятны. Слиток полуспокойной стали имеет небольшую усадочную раковину. Под усадочной раковиной располагается усадочная рыхлость, глубина которой может достигать 35 – 45% высоты слитка (рисунок 19.5).

Структура слитка полуспокойной стали

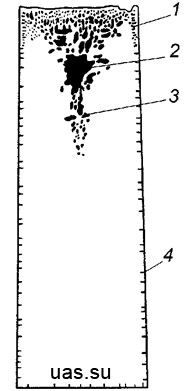

Рисунок 19.5 – Структура слитка полуспокойной стали: 1 – сотовые (округлые) пузыри; 2 – усадочная раковина; 3 – усадочная рыхлость; 4 – подкорковые пузыри

При нормальной окисленности стали над усадочной раковиной формируется «мост» пузыристого металла толщиной 200 – 250 мм, надежно изолирующий ее от атмосферы.

При длительности искрения менее 10 с слитки получаются с меньшей толщиной моста и недостаточно изолированной усадочной раковиной. При продолжительности искрения свыше 40 с возможно образование сотовых пузырей по всей высоте слитка.
