ПОДШИПНИКОВАЯ СТАЛЬ (Свойства подшипниковой стали)

Подшипниковую сталь применяют главным образом для изготовления шариков, роликов и колец подшипников.

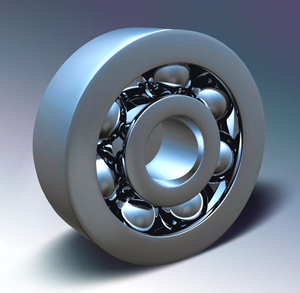

подшипниковая стальВ процессе работы эти элементы находятся под воздействием высоких знакопеременных напряжений. Каждый участок рабочей поверхности ролика или шарика и дорожки колец испытывает многократное нагружение, которое распределяется в пределах очень небольшой опорной поверхности. В результате в каждом участке поверхности возникают местные контактные знакопеременные напряжения порядка 3—5 Мн/м2 (300—500 кгс/см2) — сжимающие на поверхности контакта и растягивающие у ее контура. Напряжения вызывают упругую и незначительную остаточную деформации элементов подшипника. Многократное повторение деформации приводит к появлению усталостных трещин, выкрашиванию поверхности подшипника, в результате чего при качении возникают удары, под действием которых разрушения усиливаются и подшипник выходит из строя.

Помимо усталостного разрушения, дорожки колец подшипника и сами тела качения (шарики и ролики) подвергаются истиранию. Причиной механического разрушения — истирания являются тангенциальные напряжения, вызываемые силами трения при скольжении контактирующих поверхностей. В результате истирания от поверхности металла отделяются тонкие чешуйки, что вызывает увеличение зазора между кольцами и телами качения и усиление абразивного износа.

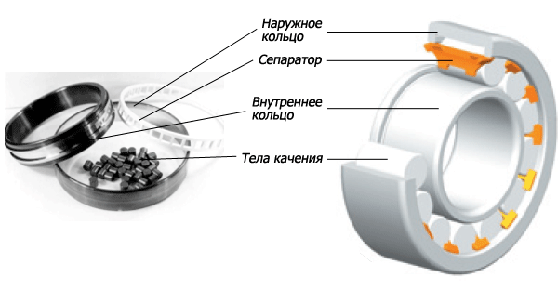

конструкция подшипника

Рисунок.1 - Подшипник

Величина истирания зависит от точности изготовления и сборки подшипника, условий его нагружения, смазки, наличия абразивных частиц, химически активной среды и от ряда других причин. При интенсивном истирании поверхностные слои шарикоподшипниковой стали могут изнашиваться настолько быстро, что в них не успевают появиться усталостные трещины. В этом случае подшипник выходит из строя еще до усталостного разрушения.

В некоторых случаях детали подшипников подвергаются совмещенным раздавливающим и изгибающим нагрузкам, нагрузкам динамического характера (ударным).

В соответствии с этим, cвойства шарикоподшипниковой стали должны характеризироваться высокой упругостью и высоким сопротивлением усталости при малой хрупкости, отличаться высокой износостойкостью и прочностью. Так как детали подшипников работают, соприкасаясь отдельными точками рабочих поверхностей, особое значение для подшипниковой стали приобретает ее физико-химическая однородность и чистота по неметаллическим включениям. Присутствие в стали скоплений твердых карбидов, неметаллических включений, волосовин, трещин и других концентраторов напряжений вызывает быстрый износ отдельных участков поверхности и преждевременный выход из строя подшипника.

В качестве материала для изготовления деталей подшипников наиболее широко используется разработанная еще в 1901 г. высокоуглеродистая (0,95—1,15% С) хромистая (0,40—1,65% Сr) сталь (например, шарикоподшипниковая сталь ШХ15, содержащая 0,95—1,10% С; 1,30—1,65% Сr; 0,20—0,40% Мn; 0,15—0,35% Si; не более 0,027% Р; 0,02% S; 0,25% Сu и 0,30 Ni, или сталь ШХ15СГ, в которой больше Мn — 0,90—1,20% и Si — 0,40—0,65%). По своему составу и свойствам подшипниковая сталь примыкает к группе инструментальных сталей, но по применению она является конструкционной специального назначения.

Высокое содержание в подшипниковых сталях углерода сообщает им после термической обработки высокую прочность и стойкость против истирания. Высокая поверхностная твердость рассматриваемой стали определяется концентрацией углерода в мартенсите, и поэтому она одинакова для всех подшипниковых сталей. Твердость внутренних слоев зависит от глубины прокаливаемости, зависящей в свою очередь от содержания хрома.

Хром замедляет превращение аустенита в перлит и тем самым увеличивает прокаливаемость стали. Поэтому чем крупнее детали подшипников, тем с большим содержанием хрома применяют шарикоподшипниковую сталь для их изготовления.

В системе железо—хром—углерод образуется сложный карбид (Fe, Сr)3С и твердый раствор хрома в железе. Высокая твердость карбидов хрома повышает износостойкость шарикоподшипниковой стали. Кроме того, хром увеличивает стойкость мартенсита против отпуска, уменьшает склонность стали к перегреву, придает ей мелкозернистую структуру. Но при высоком содержании хрома (более 1,65%) трудно получить однородную структуру, поэтому в шарикоподшипниковых сталях обычно содержится не более 1,65% Сr.

Марганец, как и хром, увеличивает твердость и сопротивляемость стали истиранию и одновременно способствует росту зерна при нагреве, в результате чего при термической обработке может образоваться крупнозернистая структура перегретой стали. Отрицательное влияние на вязкость шарикоподшипниковой стали оказывает кремний.

Но марганец и кремний являются раскислителями, и чем выше их содержание, тем полнее бывает раскислена сталь. Поэтому присутствие этих элементов во всех марках шарикоподшипниковой стали желательно, но не более 0,35% Si и 0,40% Mn. Исключение составляет сталь марки ШХ15СГ, применяемая для изготовления крупных деталей. Повышенное содержание марганца и кремния в этой стали объясняется тем, что эти элементы уменьшают критическую скорость закалки, снижая тем самым склонность стали к короблению и трещинообразованию при закалке.

Вредными примесями для шарикоподшипниковой стали являются фосфор, медь и никель.

Фосфор увеличивает склонность стали к образованию крупнозернистой структуры при нагреве, повышает хрупкость стали и уменьшает ее прочность на изгиб. Это в свою очередь увеличивает чувствительность подшипников к динамическим нагрузкам и склонность изделий к образованию закалочных трещин. В связи с этим содержание фосфора в металле строго ограничивают.

Вопрос о влиянии серы на свойства подшипниковой стали нельзя считать решенным. Мнение о том, что сера оказывает отрицательное влияние, снижая устойчивость стали против истирания и способствуя ее усталостному разрушению при выходе на рабочую поверхность сульфидов, вызывает сомнения. Результаты некоторых исследований показывают, что с повышением содержания серы в шарикоподшипниковой стали до 0,05—0,10% и при соответствующем увеличении количества сульфидов продолжительность службы подшипников повышается.

Вместе с тем известно, что сера улучшает обрабатываемость стали. При очень низком содержании серы получить высококачественную поверхность рабочих тел затруднительно. По-этому не исключена целесообразность повышенного содержания серы в стали с тем, чтобы получить более совершенную рабочую поверхность и увеличить тем самым срок службы подшипника. Однако в настоящее время содержание серы в подшипниковой стали строго ограничено ГОСТ.

Медь, хотя и увеличивает твердость, предел прочности и прокаливаемость подшипниковой стали, в целом является нежелательной примесью, так как при горячей механической обработке с повышением ее содержания увеличивается образование поверхностных трещин и надрывов.

Содержание никеля ограничивается в связи с тем, что его присутствие отрицательно влияет на твердость стали.

Сопротивляемость подшипниковой стали выкрашиванию уменьшают примеси таких цветных металлов, как олово, свинец, мышьяк. Отрицательное влияние на свойства подшипниковой стали оказывают также газы: кислород, водород, азот. Влияние кислорода проявляется главным образом через образуемые им окислы — неметаллические включения. Наличие водорода увеличивает поражение подшипниковой стали флокенами, а наличие азота снижает сопротивляемость стали выкрашиванию.

К подшипниковой стали предъявляют очень жесткие требования в отношении макроструктуры, отсутствия шлаковых и газовых включений, а также карбидной ликвации и полосчатости.

Высокое содержание углерода обусловливает значительное развитие в слитках подшипниковой стали дефектов усадочного характера — усадочных раковин, общей и осевой пористости. Установлена следующая зависимость усадки при затвердевании от содержания в стали углерода:

Содержание углерода, % 0,10 0,35 0,45 0,70

Усадка при затвердевании, % 2,0 3,0 4,3 5,3

Жесткие требования, предъявляемые к однородности металла, ограничивают допустимую величину общей и осевой пористости. Для уменьшения этого дефекта подшипниковую сталь целесообразно разливать на сравнительно мелкие (до 3 т) слитки с увеличенной (до 5% и более) конусностью или с утеплением верхней части слитков.

Широкий интервал кристаллизации шарикоподшипниковой стали способствует значительному развитию ликвации примесей, в первую очередь углерода и хрома. В результате ликвации междендритные участки обогащаются углеродом и хромом, образующими карбиды. При прокатке обогащенные углеродом и хромом участки металла вытягиваются вдоль направления прокатки, образуя полосчатую неоднородность. На травленых микрошлифах этот дефект подшипниковой стали выявляется в виде полос повышенной и пониженной травимости.

Полосчатость является причиной структурной неоднородности стали после закалки, обусловливающей неоднородность свойств готовых изделий. Устранение этого дефекта достигается длительной выдержкой металла при высоких температурах (гомогенизацией).

Наряду со скоплениями мелких карбидов (полосчатостью) встречаются выделения карбидов больших размеров, также ориентированных вдоль направления прокатки. Этот дефект носит название карбидной ликвации.

Скопления грубых карбидов возникают в результате сильно выраженной дендритной ликвации в слитке углерода и хрома. На отдельных участках концентрация ликвирующих элементов может достигнуть значений, достаточных для выделения ледебуритной эвтектики. В процессе деформации ледебуритные участки принимают вид грубых строчек карбидов.

Подшипниковая сталь с выраженной карбидной ликвацией является дефектной, так как карбиды обладают высокой твердостью и хрупкостью и при выходе на рабочую поверхность деталей подшипника легко выкрашиваются. Влияние карбидов в этом отношении более вредно, чем влияние окисных и сульфидных неметаллических включений. Устранить карбидную ликвацию можно длительной выдержкой металла при температуре 1150—1160 °С, когда происходит интенсивное рассасывание хромистых эвтектических карбидов. Такую выдержку можно осуществлять, например, при нагреве под прокатку.

Карбидная неоднородность может проявиться также в виде карбидной сетки, выпадающей по границам зерен при охлаждении прокатанного металла. Карбидная сетка получает максимальное развитие в местах скопления мелких карбидов и в прокате, полученном после прокатки от верхней части слитка. Ее образование связано с дендритной ликвацией и величиной скорости охлаждения металла после прокатки.

Подавить процесс выделения заэвтектоидных карбидов, образующих карбидную сетку, можно ускоренным охлаждением металла после прокатки. Однако при этом ухудшаются условия выделения водорода, и подшипниковая сталь может быть сильно поражена флокенами. Поэтому прокат быстро охлаждают в интервале температур выделения карбидов (до 700 °С) и медленно — при более низких температурах.

Долговечность работы подшипника в значительной мере определяется количеством и типом присутствующих в металле окисных включений, так как эти включения уменьшают стойкость металла против усталостного разрушения. В закаленной шарикоподшипниковой стали неметаллические включения являются концентраторами напряжения, поэтому даже при сравнительно небольшой внешней нагрузке величина напряжений в отдельных точках может превысить предел прочности металла и вызвать его разрушение.

Особенно нежелательными среди включений являются частицы глинозема и алюмосиликатов, которые в катаном металле образуют строчки включений неправильной, часто остроугольной формы. Такие включения играют роль концентраторов напряжения и резко снижают стойкость подшипников. Поэтому одна из важных задач металлургии заключается в том, чтобы получать подшипниковую сталь с минимальным содержанием неметаллических включений.
