Литье по газифицируемым моделям

Эту технологию можно отнести к группе способов получения отливок в неразъемных формах по разовой модели как литье по выплавляемым моделям (см. лекцию 2). Но в отличие от ранее рассмотренных сходных способов модель удаляется (газифицируется) не до заливки, а в процессе заливки формы металлом, который, замещая испаряющуюся модель, занимает освободившееся пространство в полости формы. Современные варианты технологического процесса заключаются в следующем.

Разовые пенополистирольные модели изготавливают либо засыпкой в специальные металлические пресс-формы (массовое и крупносерийное производство) суспензионного полистирола в виде подвспененных гранул, либо механической обработкой нормализованных пенополистирольных плит (мелкосерийное, единичное производство). Сложные модели делают по частям. Отдельные части и литниковую систему соединяют в единый блок склеиванием или сваркой. Собранную модель окрашивают слоем огнеупорной краски и сушат на воздухе. В итоге получается огнеупорная газопроницаемая оболочка, прочно связанная с пенополистирольной моделью (рисунок 7.1, а).

Готовую модель устанавливают в специальную опоку-контейнер, засыпают зернистым огнеупорным наполнителем без связующего, уплотняют его вибрацией, закрывают металлической крышкой с отверстиями, нагружают и устанавливают литниковую чашу (рисунок 7.1,б).

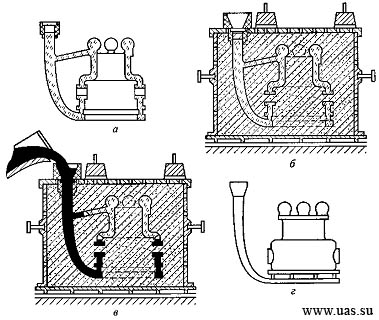

Схема изготовления отливки по газифицируемой модели

Рисунок 7.1 – Схема изготовления отливки по газифицируемой модели: а – пенополистирольная модель отливки; б – форма, подготовленная к заливке; в – заливка формы, газификация модели; г – отливка с элементами литниковой системы

При изготовлении сложных отливок контейнер после подачи опорного материала закрывают сверху полиэтиленовой пленкой, как при вакуумной формовке. Чтобы уменьшить вероятность разрушения формы в ней создают разрежение до 0,04 – 0,05 МПа. При изготовлении крупных массивных отливок используют обычные холоднотвердеющие жидкоподвижные или сыпучие формовочные смеси.

Приготовленную форму заливают жидким металлом (рисунок 7.1, в). Температура газификации пенополистирола близка к 560°С, поэтому под действием теплоты заливаемого расплава модель газифицируется. При этом полость формы постепенно освобождается и заполняется металлом.

После затвердевания и охлаждения отливки опоку-контейнер переворачивают, наполнитель отделяется от отливки и высыпается, после чего отливка направляется на финишные операции (рисунок 7.1, г). В случае использования обычных формовочных смесей форму выбивают на выбивных решетках.

Главная особенность способа (применение неразъемной формы) определяет основное его преимущество для качества готовых отливок – повышение точности отливок благодаря сокращению числа частей формы, стержней, а, следовательно, и возможных искажений конфигурации и размеров отливок, связанных с изготовлением и сборкой этих элементов формы. Точность отливок при литье по газифицируемым моделям в песчаные формы без связующего и с ним согласно ГОСТ 26645—85 (изм. № 1, 1989) соответствует точности отливок, полученных в кокиле или в облицованном кокиль со стержнями.

В настоящее время литье по газифицируемым моделям чаще всего используется со следующими целями:

  • изготовление средних и крупных массивных отливок в условиях опытного и мелкосерийного производства;
  • изготовление сложных отливок из черных и цветных сплавов массой до 50 кг с повышенной точностью размеров в условиях серийного и крупносерийного производства. К таким отливкам можно отнести, например, отливку типа «блок цилиндров» для автомобильного двигателя.

Модельные материалы

Материалом для изготовления газифицируемых моделей служит вспенивающийся полистирол, который представляет собой синтетический полимерный продукт суспензионной полимеризации стирола в присутствии эмульгатора, стабилизатора и порообразователя. В качестве порообразователя чаще всего используют изопентан. Применяемые для изготовления моделей гранулы вспенивающегося полистирола представляют собой полупрозрачные или белые непрозрачные шарики диаметром до 3,2 мм с внешней твердой полистирольной оболочкой, внутри которой находится жидкая фаза – изопентан. Чем тоньше стенки модели, тем мельче должны быть гранулы вспенивающегося полистирола. При нагреве до 27,9оС изопентан закипает и превращается в газ с увеличением объема, а при 80 – 90оС полистирольная оболочка размягчается и под действием давления газа деформируется. При этом объем гранул увеличивается в 10 – 40 раз. Этот процесс называется «вспениванием гранул полистирола». При вспенивании гранул в замкнутом объеме они спекаются в монолитную массу, точно воспроизводящую конфигурацию ограничивающей ее рост конструкции.

Для изготовления отливок по газифицируемым моделям пенополистирол должен обладать следующими свойствами:

  • при плотности 20 – 30 кг/м3 иметь достаточную технологическую прочность (0,1 – 0,2 МПа), чтобы сохранять размеры и конфигурацию моделей в процессе их изготовления, хранения, транспортирования и формовки;
  • на всех стадиях технологического процесса иметь минимальную и стабильную усадку (0,15 – 0,2%);
  • обладать достаточной скоростью газификации, чтобы заливаемый металл успевал заполнять полость формы до начала его затвердевания;
  • при газификации разлагаться с минимальным содержанием коксообразующих продуктов во избежание появления засоров в отливках.

Изготовление газифицируемых моделей

Процесс получения моделей в массовом и крупносерийном производстве состоит из двух стадий: предварительное вспенивание исходных гранул вспенивающегося полистирола в свободном состоянии и окончательное вспенивание гранул в замкнутой полости пресс-формы – получение модели.

Предварительная тепловая обработка вспенивающегося полистирола необходима для получения впоследствии газифицируемой модели с заданной объемной массой (плотностью), которая определяет прочность модели и качество поверхности. Вспенивающая способность гранул заданной дисперсности определяется температурой и временем тепловой обработки (рисунок 7.2).

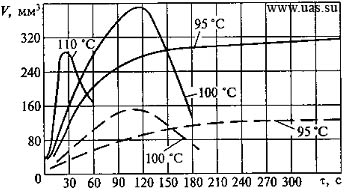

Увеличение объема гранул пенополистирола (V) в зависимости от температуры (цифры у кривых) и продолжительности подвспенивания (t)

Рисунок 7.2 – Увеличение объема гранул пенополистирола (V) в зависимости от температуры (цифры у кривых) и продолжительности подвспенивания (t): сплошные линии – начальный размер гранул 2,5 мм; пунктирные – 1,5 мм

С увеличением продолжительности тепловой обработки объем гранул увеличивается и, соответственно, уменьшается насыпная масса подвспененных гранул. Повышение температуры обработки приводит к сокращению времени, при котором гранулы достигают максимального объема. Но при температурах выше 95оС процесс становится нестабильным и передержка гранул приводит к потере их активности и усадке. Это связано с увеличением скорости деформации полистирольной оболочки гранул при повышении температуры, в результате чего стенки отдельных ячеек гранул разрушаются и происходит потеря порообразователя.

На предприятиях с небольшим объемом производства предварительное вспенивание целесообразно проводить в горячей воде. Для этого исходные гранулы полистирола помешают в воду при температуре 95 – 100оС и выдерживают в течение 1 – 10 мин при постоянном помешивании, чтобы обеспечить равномерность тепловой обработки и исключить слипание гранул. После выдержки, необходимой для подвспенивания гранул до заданной насыпной массы, их извлекают и засыпают на стеллажи с сетчатым дном для просушивания и выдержки на воздухе.

Для нагрева гранул при предварительном вспенивании применяют также обработку паром и токами высокой частоты. В условиях крупносерийного и массового производства чаще всего используют перегретый пар.

После предварительного вспенивания гранулы выдерживают на воздухе от 6 ч до 2 суток. В этот период оболочка гранул, охлаждаясь, вновь переходит в стеклообразное твердое состояние, а пары изопентана конденсируются, что приводит к возникновению вакуума в гранулах. В процессе выдержки происходит диффузия воздуха внутрь гранул и давление выравнивается. Для сокращения времени выдерживания подвспененных гранул можно использовать выдержку их при повышенном до 0,2 – 0,3 МПа давлении.

Изготовление моделей в пресс-формах

Процесс заключается в повторном нагреве подвспененных и активированных гранул полистирола, помещенных в пресс-форму, в результате которого они окончательно вспениваются и спекаются между собой, образуя пенополистирольную модель отливки.

Подготовленные гранулы засыпают или задувают сжатым воздухом в смазанную специальной смазкой рабочую полость пресс-формы так, чтобы они полностью заполнили ее объем. Смазками служат: раствор синтетического термостойкого каучука, силиконовая жидкость, глицерин.

Нагрев гранул в крупносерийном и массовом производстве целесообразно проводить способом так называемого «теплового удара»: перегретый пар с температурой 125 – 135оС под давлением 0,2 – 0,35 МПа подают непосредственно в пресс-форму, заполненную гранулами полистирола. Проходя между гранулами, турбулентный поток пара интенсивно вытесняет воздух, находящийся в порах засыпки, и равномерно по всему объему нагревает полимерный материал, который окончательно вспенивается. Образующийся конденсат под действием расширяющихся гранул отжимается к стенкам пресс-формы и удаляется через специальные дренажные отверстия.

При небольших объемах производства чаще используют более простые, но менее производительные способы:

  • ванный, когда пресс-форма с подвспененными гранулами помещается в ванну с водой, нагретой до кипения. По окончанию процесса пресс-форму охлаждают в проточной воде;
  • автоклавный, когда перфорированная пресс-форма, заполненная гранулами, помещается в автоклав, куда подается «острый» пар под давлении 0,13 – 0,145 МПа при температуре 105 – 115оС. Перфорация пресс-формы в виде отверстий в стенках диаметром 0,35 – 1,5 мм, а лучше щелей шириной 0,25 – 0,5 мм служит для подачи пара внутрь пресс-формы, а также для удаления воздуха и конденсата во время расширения и спекания гранул.

Изготовление моделей из пенополистирольных плит

В качестве материала используют готовые пенополистирольные плиты марки ПС-Б и ПС-БС с габаритами до 1000 * 700 * 100 мм. Плотность плит 20 – 25 кг/м3, напряжения на изгиб 0,09 – 0,23 МПа при 5%-ной деформации; остаток после испарения образца не более 2 мас. %; скорость плавления около 25 мм/с.

Пенополистирол легко обрабатывается на обычных деревообрабатывающих станках. Чистовую обработку ведут при больших скоростях резания и малых подачах, используя инструмент с мелкой насечкой, тонкие наждачные круги и шлифовальную шкурку.

Одним из способов обработки пенололистирола является обработка горячей электронагреваемой нихромовой проволокой. Температура нагрева режущей проволоки должна находиться в пределах 300 – 450оС. Преимущество данного способа заключается в том, что гранулы пенополистирола не выкрашиваются, а оплавляются по поверхности разреза и закрывают поры.

Обычно сложные модели изготовляют из отдельных частей простой геометрической формы с последующим их склеиванием, термической сваркой или сваркой растворением пенополистирола.

Термическая сварка осуществляется с помощью струи воздуха, нагретого до 105 – 130оС. В качестве присадочного материала используют прутки из пенополистирола. Наплывы в местах сварки устраняют заглаживанием нагретым инструментом.

Для сварки растворением пенополистирол растворяют в стироле, толуоле, дихлорэтане до достижения консистенции киселя. Полученный состав наносят тонким слоем на соединяемые поверхности, при этом материал модели несколько растворяется. После соединения поверхностей и выдержки в течение 8 – 10 мин под небольшим давлением образуется прочный однородный с материалом модели соединительный шов.

Пенополистирольные модели значительно дешевле деревянных, что особенно важно в единичном производстве. Время, затрачиваемое на их изготовление, в 2 – 3 раза меньше, при этом не расходуется древесина высокого качества.

Собранные модели и модельные блоки покрывают противопригарной краской или суспензией толщиной 0,2 – 2,0 мм. После сушки покрытие предохраняет отливку от пригара и повышает прочность модели.

К недостаткам литья по газифицируемым моделям можно отнести безвозвратные потери материала разовой модели и выделение токсичных продуктов ее термодеструкции, что требует проведения соответствующих защитных мероприятий. В варианте процесса с вакуумированием формы во время ее заливки продукты термодеструкции модели могут поступать непосредственно из формы в установку для каталитического их дожигания до диоксида углерода и паров воды.
