Корпусные материалы. Для изготовления узлов атомных электростанций используют различные стали. Для обечаек корпусов реакторов в США широко используют рекомендуемые ASTM (American Society for Testing Materials) ферритные низкоуглеродистые и низколегированные стали марок А508-2 и А533. Стали легированы марганцем и молибденом, причем первая марка дополнительно модифицирована небольшими добавками никеля и хрома. После улучшения стали характеризуются высокой прочностью и вязкостью и, благодаря низкому содержанию углерода, имеют хорошую свариваемость. Технические условия ASTM на эти стали для повышения стойкости против радиационного охрупчивания устанавливают низкое содержание вредных примесей (менее 0,012 % Р и 0,015 % S) и особенно меди (менее 0,1 %) и ванадия (менее 0,06 %).

Однако эти ферритные стали быстро теряют прочность при повышении температуры и не обладают достаточной коррозионной стойкостью. Поэтому внутренние поверхности всех компонентов первого контура плакируют аустенитными хромоникелевыми коррозионностойкими сталями серии 300 AISI. Химический состав и свойства этих и других реакторных сталей приведены в таблице 9.3.

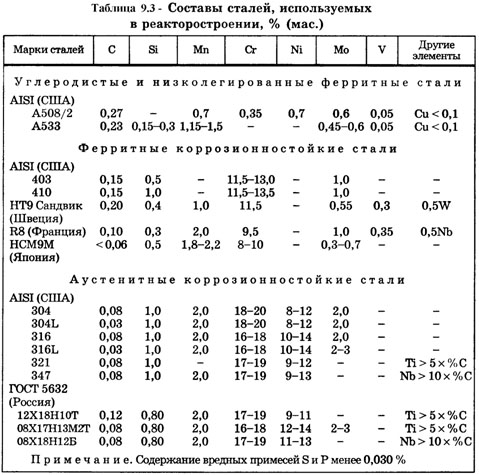

составы сталей используемых в реакторостроении

Корпус жидкометаллического реактора, работающего при более высокой температуре, для предотвращения ползучести изготавливают целиком из сталей типа 304 и 316.

Корпуса современных модификаций реакторов HTGR работают при еще более высоких температурах (до 700°С) и давлениях в активной зоне (7,25 МПа). Для их изготовления применяют сплавы на основе никеля и кобальта, легированные хромом и молибденом. Сопротивление ползучести специальных сплавов примерно в 2 раза превышает сопротивление ползучести аустенитных сталей типа Х18Н8 при температуре 650°С, причем при более высоких температурах это различие возрастает.

Наиболее опасным следствием облучения является радиационное распухание. На рисунке 9.7 представлены характеристики радиационного распухания ряда марок сталей и сплавов. Радиационное распухание можно подавить путем структурно-принудительной рекомбинации металлов за счет непрерывного распада твердого раствора с определенной дилатацией на границе матрицы с образующейся вторичной фазой. Возникающие при распаде сильные поля структурных напряжений способствуют рекомбинации радиационных дефектов и существенно снижают распухание. Развитое дисперсионное твердение является способом подавления радиационного распухания.

Сопротивляемось радиационному распуханию сталей и сплавов с ОЦК и ГЦК решетками в зависимости от принципа легирования

Рисунок 9.7 – Сопротивляемось радиационному распуханию сталей и сплавов с ОЦК и ГЦК решетками в зависимости от принципа легирования: I – область ферритных, феррито-мартенситных и мартенсито-аустенитных сталей (ОЦК решетка); II – область аустенитных твердораствор-ноупрочняемых сталей и сплавов (ГЦК решетка); III – область аустенитных дисперсионно-твердеющих сталей и сплавов; IV – область высоконикелевых аустенитных сплавов, легированных РЗМ

Распухание уменьшается при повышении содержания никеля и может быть полностью подавлено при его концентрации около 40 % (рисунок 9.8).

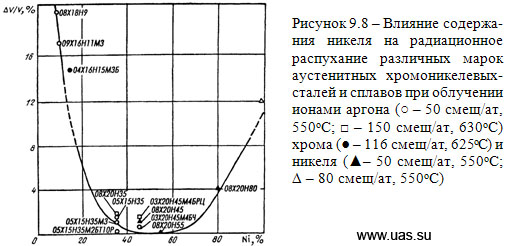

Влияние содержания никеля на радиационное распухание различных марок аустенитных хромоникелевыхсталей и сплавов при облучении ионами аргона

Легирование титаном и алюминием способствует переходу сталей и сплавов в группу дисперсионно-твердеющих материалов, что позволяет уменьшить высокое содержание никеля, почти полностью подавив радиационное распухание. Дисперсионному твердению способствует модифицирование стали редкоземельными элементами – иттрием, празеодимом. Высокое сопротивление распуханию достигается в экономнолегированных никелем сталях типа Х12Н23МТЗЦ4 (23 % Ni), Х15Н15МЗТЦ4 (15 % Ni), Х15Н11Т2Ц4(11 % Ni).

Материалы теплообменников. В реакторах АЭС используются крупные парогенераторы, с помощью которых осуществляется теплопередача от первого контура ко второму. Передача тепла осуществляется через стенки тысяч труб парогенераторов. Материал труб должен обладать высокой теплостойкостью и коррозионной стойкостью, особенно со стороны второго контура, где среда более агрессивна. Первоначально для их изготовления применяли хромоникелевые стали типа Х18Н8 и Х18Н12. Более высокую надежность имеют холоднотянутые трубы из сплавов на основе никеля. На АЭС США для труб парогенераторов обычно используют инконель 600, содержащий 60,5 % Ni, 23 % Сr, 14,1 % Fe и небольшие количества других элементов. В Германии отдают предпочтение сплаву инконель 800 (34 % Ni, 21 % Сr, 43 % Fe).

Из-за скопления примесей в участках второго контура с плохой циркуляцией может образоваться щелочная среда. В щелочных растворах с высокой температурой резко возрастает опасность межкристаллитного коррозионного растрескивания под напряжением. Присутствующие в воде примеси и растворенные газы (водород, кислород или аммиак) способствуют коррозии. На рисунке 9.9 представлены данные, характеризующие чувствительность основных материалов трубопроводов к коррозионному растрескиванию под напряжением (КР) в зависимости от концентрации щелочи.

Из трех рассмотренных материалов наибольшей стойкостью к коррозионному растрескиванию обладает сплав инконель 800. Высокую надежность имеют титановые трубопроводы, особенно в агрессивных средах. Широкое внедрение трубопроводов из этого материала сдерживается высокой стоимостью как самого титана, так и изготовления из него изделий.

Влияние концентрации NaOH на минимальное значение времени до образования трещины глубиной 100 мкм

Рисунок 9.9 – Влияние концентрации NaOH на минимальное значение времени до образования трещины глубиной 100 мкм (tмин в С-образных образцах): 1 – нержавеющая сталь типа 316; 2 – инконель 800; заштрихованная область – инконель 600

Конструкционные материалы тепловыделяющих элементов (ТВЭ-Лов). ТВЭЛы представляют собой длинные трубы, в которые загружается топливо в виде таблеток из оксида урана или смешанного уран-плутониевого оксида. Трубы служат оболочками и представляют собой барьеры, препятствующие выходу в контур продуктов деления, выделяющихся из топлива во время облучения.

Конструкция ТВЭЛов должна позволять осуществлять экономически выгодный топливный цикл. Помимо высокой радиационной стойкости, ТВЭЛы должны иметь такие характеристики, которые позволяют сделать работу АЭС безопасной. Первое требование вынуждает выбирать конструкционные материалы с низким сечением захвата нейтронов, тогда как второе требование вынуждает отдавать предпочтение материалам с необходимыми механическими и коррозионными характеристиками.

Оболочки ТВЭЛов первых реакторов изготовлялись из хромоникелевых аустенитных сталей благодаря их высоким механическим и антикоррозионным характеристикам. Их недостатком является низкая сопротивляемость распуханию под действием нейтронного облучения и высокое сечение захвата нейтронов. На смену оболочкам из нержавеющих сталей пришли оболочки из циркониевых сплавов – циркалоев. Циркалои имеют по сравнению со сталями в 15 раз меньшее сечение захвата нейтронов, низкий коэффициент линейного расширения, хорошее сопротивление ползучести и высокую пластичность.
