Жаропрочность сплавов цветных металлов и сталей

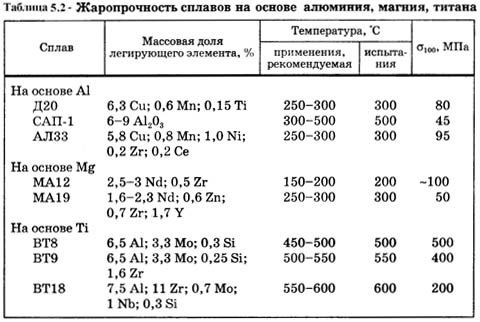

Эффективность использования самолетов и ракет предусматривает максимальное снижение их массы. Хотя легкие сплавы на основе алюминия, магния и титана имеют худшую жаропрочность по сравнению со сталями, их применяют в летательных аппаратах для работы в условиях средних температур (таблица 5.2).

При рабочих температурах ниже 400 – 450^оС нет необходимости использовать жаропрочные материалы. В этих условиях могут успешно работать обычные конструкционные стали.

Различают следующие виды жаропрочных конструкционных сталей (high-temperature steel).

1. Перлитные стали. Стали перлитного класса используют для изготовления крепежа, труб, паропроводов, пароперегревателей и коллекторов энергетических установок, длительно работающих при температурах 500 – 550^оС. Перлитные стали содержат относительно малые количества углерода и обычно легированы хромом, молибденом и ванадием (марки 12ХМ, 12Х1МФ). Стали этого класса используют в закаленном или нормализованном и высокоотпущенном состоянии.

2. Мартенситные стали. Стали мартенситного класса используют для изготовления деталей энергетического оборудования (лопатки, диафрагмы, турбинные диски, роторы), длительно работающих при температурах 600 – 620^оC. Стали более значительно легированы хромом, а также вольфрамом, молибденом, ванадием (марки 15X11МФ, 15Х12ВНМФ). Высокая жаропрочность этих сталей достигается при закалке от 1000 – 1050оС в масле на мартенсит с последующим отпуском на сорбит или троостит.

Клапаны выхлопа двигателей внутреннего сгорания небольшой и средней мощности изготовляют из сильхромов – хромокремнистых сталей мартенситного класса типа 40Х9С2, 40X10С2М. Клапаны более мощных двигателей изготовляют из аустенитных сталей.

3. Аустенитные стали. Из этих сталей изготовляют роторы, диски, лопатки газовых турбин, клапаны дизельных двигателей, работающие при температурах 600 – 700°С. Хромоникелевые аустенитные стали для увеличения жаропрочности дополнительно легируют вольфрамом, молибденом, ванадием, ниобием, бором и другими элементами. К жаропрочным сталям аустенитного класса относятся стали 09Х14Н16Б, 09Х14Н19В2БР, 45Х14Н14В2М.

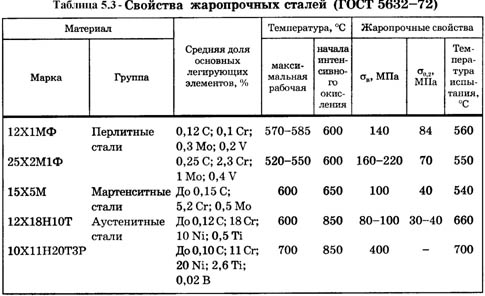

Термообработка этих сталей состоит из закалки и старения при температурах выше эксплуатационных. При старении происходит выделение из аустенита мелкодисперсных избыточных фаз, что дополнительно увеличивает сопротивление стали ползучести. В таблице 5.3 приведены основные свойства некоторых жаропрочных сталей.

Более высокие рабочие температуры (до 1000 – 1100^оС и более) выдерживают так называемые суперсплавы, выплавленные на основе элементов VIII группы периодической системы – никелевые, кобальтовые, железоникелевые сплавы. Их применяют при изготовлении газотурбинных двигателей для аэрокосмических и промышленных энергоустановок. Для работы при еще более высоких температурах применяют тугоплавкие металлы и керамические материалы.
