НОВЫЕ МАТЕРИАЛЫ В МЕТАЛЛУРГИИ
СОДЕРЖАНИЕ РАЗДЕЛ 4.3

Сплавы с постоянным модулем упругости

Сплавы с заданными свойствами упругости, помимо низких значений ТКМУ, должны обладать высоким сопротивлением малым пластическим де-формациям и релаксационной стойкостью в условиях статического и циклического нагружения.

Для чистого железоникелевого сплава даже при небольших колебаниях концентрации никеля, неизбежных в сталеплавильном производстве, уровень ТКМУ становится нестабильным и претерпевает значительные изменения.

Легирование хромом повышает стабильность сплава. Элинвар, содержащий 36 % Ni и 12 % Сr, характеризуется такими же значениями ТКМУ, как и чистый Fe – Ni сплав, но менее зависящими от возможных отклонений в концентрации никеля. Однако он имеет более низкие механические свойства, которые нельзя улучшить термической обработкой из-за стабильности аустенитной структуры. Кроме того, температура Кюри этого сплава составляет около 100°С, что ограничивает температурный интервал его применения.

Для повышения температуры Кюри в элинварах увеличивают концентрацию никеля, а для улучшения механических свойств элинвары дополнительно легируют титаном, алюминием или бериллием и подвергают двойной закалке от 900 – 950оС в воду и старению при 600 – 700оС в течение 4 ч.

После первой закалки элинварные сплавы высокопластичны. Относительное удлинение сплава 42НХТЮ составляет не менее 30 %, сплава 44НХТЮ – не менее 20 %. В этом состоянии они могут подвергаться штамповке и механической обработке. При повторной закалке избыточные фазы растворяются в аустените, а при старении из твердого раствора происходит выделение упрочняющих дисперсных фаз (FeNi)3(TiAl), Ni3Ti. К наибольшему упрочнению приводит сочетание низкотемпературной термомеханической обработки с последующим старением.

Температурная зависимость модуля упругости ряда элинварных сплавов приведена на рисунке 4.4.

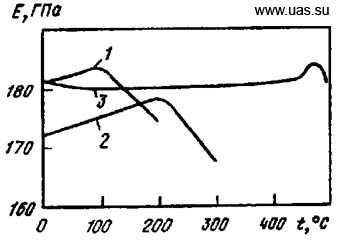

Температурные зависимости модуля упругости сплавов 42НХТЮ (1), 44НХТЮ (2) после закалки и старения при 700оС (4 ч) и сплава 30Н25КТЮ (3) после холодной деформации 50% и старения при 550оС

Рисунок 4.4 – Температурные зависимости модуля упругости сплавов 42НХТЮ (1), 44НХТЮ (2) после закалки и старения при 700оС (4 ч) и сплава 30Н25КТЮ (3) после холодной деформации 50% и старения при 550оС

Элинварные дисперсионно-твердеющие сплавы типа 42НХТЮ, 44НХТЮ применяют для изготовления упругих чувствительных элементов прецизионных приборов: расходомеров, регуляторов скорости и датчиков линейных ускорений, динамометров электронных весов, волосковых спиралей часовых механизмов. Сплав 30Н25КТЮ относится к элинварам с наиболее высокой точкой Кюри (470оС). Благодаря этому он сохраняет температурную стабильность упругих свойств и релаксационной стойкости вплоть до 400оС. Сплав рекомендуется применять после низкотемпературной термомеханической обработки с последующей закалкой и старением. Учитывая большое влияние предшествующей обработки на свойства стали, конкретный режим деформации и термической обработки подбирается для каждой партии сплава в зависимости от заданных механических свойств. Высокий запас пластичности в горячем и холодном состоянии позволяет изготавливать изделия сложной формы.

СОДЕРЖАНИЕ РАЗДЕЛ 4.3

СТАТЬИ

ПОПУЛЯРНОЕ

КОНФЕРЕНЦИИ

КНИГИ
