Перспектива использования сверхпроводящих материалов

Наиболее важными областями применения сверхпроводников является создание сильных магнитных полей, получение и передача электроэнергии. Соленоид из сверхпроводящего материала может работать без подвода энергии извне сколь угодно долго, поскольку однажды возбужденный в нем ток не затухает. Поддержание соленоида в сверхпроводящем состоянии не требует больших энергетических затрат. При нулевом сопротивлении легко решается проблема теплоотвода. Кроме того, сверхпроводящие магниты намного компактнее обычных. Каждый килограмм массы сверхпроводящего магнита создает магнитное поле, эквивалентное по силе полю 20-тонного электромагнита с железным сердечником.

Сверхпроводящие магниты используют для исследований в области физики высоких энергий, создания мощных магнитных кольцевых ускорителей частиц и систем управления движением пучков частиц на выходе из ускорителя. Сверхпроводящие магнитные системы применяют в жидководородных пузырьковых камерах, в которых по кривизне траекторий от пузырьков вскипающей жидкости определяют знак заряда и импульс пролетающих частиц.

Проблемы термоядерной энергетики не могут быть решены без применения мощных сверхпроводящих магнитов. Для осуществления управляемого термоядерного синтеза ядер гелия из ядер дейтерия и трития необходимо удерживать в реакционном пространстве горячую тритий-дейтериевую плазму, нагретую до 108 – 109°С. Только сверхпроводящие магниты способны создать поля такой мощности.

В ближайшем будущем большой вклад в решение энергетической проблемы возможен за счет повышения термодинамического коэффициента полезного действия тепловых электростанций с использованием МГД-генераторов, принципиальная схема которых показана на рисунке 3.6.

Принципиальная схема МГД-генератора: 1 – потребитель; 2 – соленоид; 3 – электрод; 4 – поток плазмы

Рисунок 3.6 – Принципиальная схема МГД-генератора: 1 – потребитель; 2 – соленоид; 3 – электрод; 4 – поток плазмы

Ионизированные горячие продукты сгорания топлива в виде низкотем-пературной плазмы с температурой около 2500°С пропускают с большой скоростью через сильное магнитное поле. Образовавшуюся электроэнергию снимают электродами, расположенными вдоль плазменного канала. Таким образом, с помощью МГД-генератора осуществляется прямое преобразование тепловой энергии в электрическую.

В перспективе передачу энергии большой мощности целесообразно осуществлять с помощью сверхпроводящих кабельных подземных линий. Расчеты показали, что по сверхпроводящему кабелю толщиной в руку можно пропускать всю пиковую мощность, вырабатываемую электростанциями США. Из технико-экономического анализа следует, что при передаче энергии большой мощности (порядка 3 – 4 ГВ*А) благодаря малой удельной материалоемкости и меньшей ширине трассы сверхпроводящий кабель будет в 2 – 3 дешевле обычного. При этом он характеризуется большей пропускной способностью и меньшими потерями. Принципиально конструкции сверхпроводящих кабелей постоянного и переменного тока не отличаются друг от друга (рисунок 3.7).

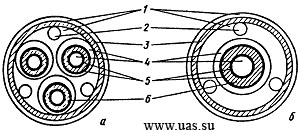

Схема сечения сверхпроводящих кабелей трехфазного тока с коаксиальными парами проводников (а) и постоянного тока с концентрически расположенными проводниками

Рисунок 3.9 – Схема сечения сверхпроводящих кабелей трехфазного тока с коаксиальными парами проводников (а) и постоянного тока с концентрически расположенными проводниками: 1 – вакуумированное пространство; 2 – каналы для жидкого азота; 3 - термостатирующая изоляция; 4 – каналы для жидкого гелия; 5 – сверхпроводники; 6 – электрическая изоляция

Сверхпроводящие кабели имеют поперечное сечение в виде ряда мно-гослойных труб с вакуумной изоляцией между ними. Внутренние трубы по-крыты слоем сверхпроводящего материала толщиной около 0,3 мм и заполнены жидким гелием. В качестве сверхпроводника может быть использован сплав ниобия с титаном или цирконием. Кабели подобной конструкции прошли производственные испытания в России, США и Японии.

Сверхпроводимость позволяет также решить проблему запаса электро-энергии впрок с выдачей ее при пиковых нагрузках. Индуктивный накопитель энергии представляет собой тороидальный криостат диаметром несколько метров, по виткам обмотки которого практически без потерь циркулирует ток.

Обычный железнодорожный поезд, движущийся по стальным рельсам, имеет принципиальный предел скорости около 350 км/ч. При его превышении нарушается надежное сцепление колес с рельсами, резко возрастает сила аэродинамического сопротивления, появляется «токосъемный барьер», препятствующий нормальному функционированию системы подвески контактного провода вследствие слишком больших вибраций.

Использование эффекта сверхпроводимости позволяет создать поезд без колес с магнитной подвеской и тягой – поезд на магнитной подушке (рисунок 3.8).

Эскиз поезда на магнитной подушке

Рисунок 3.8 – Эскиз поезда на магнитной подушке

В днище вагонов поезда установлены сверхпроводящие электромагниты 4, охлаждаемые жидким гелием 5. При движении поезда в алюминиевых полосах-рельсах 1 наводятся токи, в свою очередь создающие магнитные поля. Согласно правилу Ленца, магнитное поле индуцированного тока противоположно по направлению внешнему магнитному полю, и между магнитом и алюминиевой полосой возникают силы отталкивания, приподнимающие вагон над эстакадой. Применение сверхпроводящих магнитов позволяет поднять вагон над дорогой на высоту более 100 мм.

Тяга создается с помощью линейного бесконтактного электродвигателя. Линейный двигатель 3 можно представить как модификацию обычного вращающегося двигателя, который разрезали вдоль образующей, развернули и уложили на плоскости. На полотно дороги между алюминиевыми полосами проложен третий активный рельс, который играет роль статора, а сверхпроводящая катушка вагона – ротора. Вдоль пути движется тянущая поезд магнитная волна, скорость которой пропорциональна частоте переменного тока в рельсе.

Колеса в поезде на магнитной подушке используются, как в самолете, только для разгона и торможения. По аналогии такие поезда называют магнитопланами.

В Японии проложена скоростная магистраль между Токио и Осакой протяженностью 500 км, по которой курсируют сверхпроводниковые поезда со скоростью 500 км/ч.

Криогенные сверхпроводящие материалы, находящие применение в электродвигателях и трансформаторах, позволяют уменьшить их объем, снизить массу на 80 %, довести коэффициент полезного действия при этом до 98 %.

Вращающийся сверхпроводящий шар из сплавов ниобия при взаимодействии с внешним магнитным полем способен парить без опор в воздухе или в вакууме. Такой шар является идеальным ротором гироскопа – основного прибора для ориентации космических кораблей.

Криогенные сверхпроводники используют в магнитных насосах, позволяющих перекачивать магнитные поля из больших объемов в малые, тем самым увеличивая их напряженность Н. Разработан проект реактивной подводной лодки без гребного винта с магнитогидродинамическим двигателем (рисунок 3.9).

Схема реактивной подводной лодки с МГД-двигателем

Рисунок 3.9 – Схема реактивной подводной лодки с МГД-двигателем

Ток, проходящий через сверхпроводящие обмотки, порождает магнитное поле, бегущее от носа лодки к корме. В заполненном водой кольцевом канале, расположенном между внешним и внутренним корпусом лодки, индуцируются токи. Взаимодействие этих токов с магнитным полем сверхпроводника создает силу, двигающую лодку. Расчетная скорость хода реактивной подводной лодки может составить не менее 90 км/ч.

Сильные магнитные поля криогенных сверхпроводящих устройств позволяют защищать космические корабли от повышенной радиации.
