Проводниковые металлы и сплавы

Проводниковые металлы и сплавы должны обладать высокой электропроводностью, достаточно высокими механическими свойствами, сопротивляемостью к атмосферной коррозии, способностью поддаваться обработке давлением в горячем и холодном состоянии.

После серебра наиболее высокой электропроводностью обладают медь и алюминий. Они и являются наиболее распространенными проводниковыми материалами. Проводимость отожженного проводникового алюминия составляет приблизительно 62% проводимости стандартной меди. Но плотность алюминия мала, поэтому проводимость 1 кг алюминия составляет 214% проводимости 1 кг меди. Следовательно, алюминий экономически более выгоден для использования в качестве проводникового материала.

Применяемые в настоящее время проводниковые материалы можно разделить на следующие группы: проводниковая медь, проводниковый алюминий, проводниковые сплавы, проводниковое железо, сверхпроводники.

Проводниковая медь. При наличии в меди даже небольшого количества примесей ее электропроводность быстро уменьшается (рисунок 3.1).

Влияние примесей на электропроводность меди

Рисунок 3.1 – Влияние примесей на электропроводность меди

Для изготовления электрических проводов применяют электролитическую (катодную) медь, с суммарным содержанием примесей не более 0,05%. Катоды переплавляются в слитки, при этом содержание примесей в меди повышается. Проводниковая медь марки Ml должна содержать не более 0,1% примесей, в том числе не более, %: 0,001 Bi; 0,002 Sb; 0,002 As; 0,005 Fe; 0,002 Ni; 0,005 Pb; 0,002 Sn; 0,005 S; 0,05 O; 0,003 Ag. Фосфор для раскисления меди марки М1 не применяется.

Проводниковая медь имеет в отожженном состоянии имеет предел прочности 270 МПа. Предел прочности меди может быть повышен до 480 МПа путем холодной деформации, но при этом ее удельное сопротивление увеличивается (рисунок 3.2).

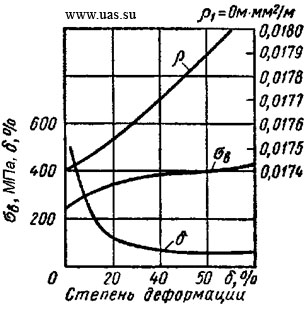

Зависимость механических свойств и удельного электрического сопротивления меди марки М1 от степени деформации

Рисунок 3.2 – Зависимость механических свойств и удельного электрического сопротивления меди марки М1 от степени деформации

Проводниковый алюминий. Недостатком алюминия является его срав-нительно низкая прочность. Отожженный алюминий почти в три раза менее прочен на разрыв, чем медь. Поэтому при изготовлении проводов его упрочняют путем холодной деформации. В этом случае предел прочности составляет 250 МПа, что является недостаточным для сопротивления сильному натяжению, которое испытывают провода в линиях электропередач. Поэтому для линий электропередач применяют провода со стальной сердцевиной.

Для кабельных и токопроводящих изделий применяют алюминий марок А00, А0, Al, A2. Проводниковый алюминий обычно содержит десятые доли процента примесей, из которых основными являются железо и кремний (таблица 3.1).

Термическая обработка проводникового алюминия для снижения его сопротивления обычно не применяется, так как холодная обработка алюминия мало снижает его электропроводность. Так при обжатии до 95 – 98% электропроводность уменьшается не более чем на 1,2% электропроводности стандартной меди.

Проводниковые сплавы. В тех случаях, когда требуется повышенная прочность или специальные свойства (например, повышенное сопротивление истиранию), применяют сплавы на алюминиевой и медной основе. Композицию сплавов подбирают таким образом, чтобы легирующий металл не растворялся в основном металле, а упрочнение сплавов достигалось за счет интерметаллических фаз.

Проводниковое железо. Удельное электрическое сопротивление железа в 7 – 8 раз выше, чем у меди. Тем не менее, железо применяют в промышленности, т.к. оно является недефицитным материалом и имеет повышенную механическую прочность. При использовании железа в качестве проводникового материала оно должно быть достаточно чистым. Обычно для этих целей применяют армко-железо.

Железо используют при изготовлении биметаллических проводов, в этом случае сердцевину провода изготовляют из железа, а поверхностный слой из материала, имеющего более высокую электрическую проводимость (медь, алюминий).
