Свойства и применение композиционных материалов

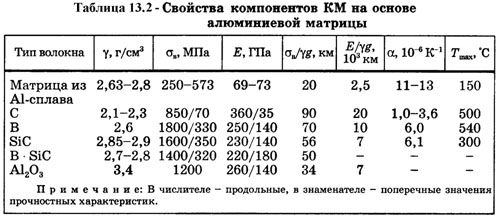

Физико-механические свойства основных компонентов КМ на основе алюминиевой матрицы приведены в таблице 13.2.

Свойства компонентов композиционных материалов на основе алюминиевой матрицы

Хорошая совместимость матрицы с армирующим элементом, высокие прочностные свойства борного волокна и удовлетворительная пластичность материала матрицы определяют высокие удельные значения прочности и жесткости металлического КМ (отношение временного сопротивления и модуля упругости к плотности) в сочетании с хорошей технологичностью и конструкционной надежностью изделий из этого материала.

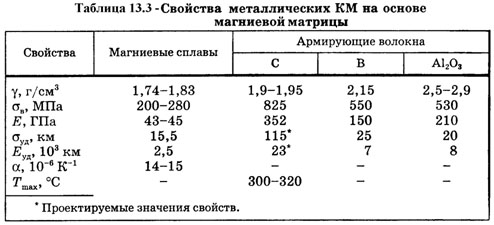

Для создания металлических КМ с еще более малой плотностью применяется магний. Композиционные материалы на основе магния на 30 % легче, чем сплавы алюминия. У металлических КМ на основе магния хорошие удельные свойства, стабильный температурный коэффициент линейного расширения в широком диапазоне температур, что достигается за счет комбинаций свойств матрицы и волокна и может регулироваться в зависимости от конкретных условий использования. Магний – один из легких металлов, для которого не возникает проблем взаимодействия с углеродными, борными волокнами и волокнами из карбида кремния. Перспективная система углеродные волокна-магний обладает самыми высокими удельными характеристиками: Еуд = 23,5•103 км, = 115 км. Некоторые свойства металлических КМ на основе магниевой матрицы приведены в таблице 13.3.

свойства металлических композиционных материалов на основе магниевой матрицы

Системы углеродные волокна-алюминий и углеродные волокна-магний перспективны для использования в авиационной технике, а также в космосе, благодаря высоким значениям удельной прочности и жесткости, малому температурному коэффициенту линейного расширения и сравнительно высокой теплопроводности.

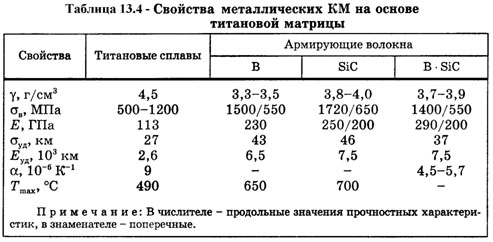

Металлы с высокой пластичностью и прочностью хорошо совмещаются с высокопрочными и жесткими волокнами с низкой плотностью и пластичностью, образуя КМ с повышенной жесткостью и малой массой. Примером такой комбинации может быть титан, армированный волокнами бора или карбида кремния. Однако такие системы имеют пониженную усталостную прочность из-за остаточных напряжений и химического взаимодействия между волокнами и матрицей при высоких температурах изготовления. Кроме того, механическая обработка КМ на основе титановой матрицы представляет большие трудности. Недостатком этого вида КМ является также высокая реакционная способность титановой матрицы. Свойства металлических КМ на основе титановой матрицы приведены в таблице 13.4.

свойства металлических композиционных материалов на основе титановой матрицы

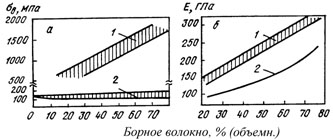

На рисунке 13.4 приведены типичные свойства композиционного материала на основе алюминиевого сплава, армированного борным волокном, покрытым карбидом кремния.

Зависимость временного сопротивления (а) и модуля упругости (б) бороалюминиевого композитного материала вдоль (1) и поперек (2) оси армирования от объемного содержания борного волокна

Рисунок 13.4 – Зависимость временного сопротивления (а) и модуля упругости (б) бороалюминиевого композитного материала вдоль (1) и поперек (2) оси армирования от объемного содержания борного волокна

Прочность и модуль упругости, а также сопротивление материалов удару для однонаправленных композиционных материалов на основе алюминия, магния и титана повышаются по мере увеличения в композиции объемного содержания волокон.

Для очень высоких температур, например в камерах сгорания реактивных двигателей, используются системы, содержащие молибденовую и вольфрамовую проволоку в матрицах из титана и суперсплавов. Наибольшей прочностью при температуре 1093°С обладает проволока из сплава W – Re – Hf – C: = 2,2 ГПа, что в 6 раз больше прочности никелевых или кобальтовых суперсплавов при такой же температуре.

Большие перспективы открываются с развитием процессов объемного армирования металлических КМ. В частности, для металлических КМ объемное армирование дает существенный выигрыш в ударной вязкости. Система Аl2О3/Аl трехмерного армирования поглощает почти такую же энергию удара, как и чистый металл. Армирование по толщине, обеспечиваемое трехмерной волокнистой структурой, предотвращает расслоение и ограничивает распространение трещин.

К недостаткам металлических КМ относится их сравнительно высокая стоимость и сложность изготовления, однако, уникальные свойства этих материалов делают их незаменимыми в ряде конструкций.

В авиации и ракетно-космической технике наиболее широко используют КМ с борными волокнами. Детали из боропластика и бороалюминия применяют такие крупные фирмы США, как «Локхид», «Боинг», «Дженерал Дайнемикс». Из них изготавливают горизонтальные и вертикальные стабилизаторы, рули, элементы хвостового оперения лонжероны, лопасти винтов, обшивку крыльев и др. Детали из бороалюминия по сравнению с титановыми сплавами дают снижение массы на 30 – 40 %, обеспечивая более высокую длительную и усталостную прочность при нагреве до 500°С.

Еще более эффективно применение бороалюминия в ракетно-космической технике. Его использование для изготовления крупных деталей для ракет «Атлас», космических кораблей «Аполлон», «Шаттл» позволило уменьшить их массу на 20 – 50 %. Это, в свою очередь, увеличило полезную нагрузку, а для военных самолетов – дальность полета, объем вооружения и т. д.

Фирма «Toyota» (Япония) изготовила металлические КМ для деталей автомобилестроения. Алюминий армировали смесью коротких волокон Аl2О3 и SiO2 (диаметр около 3 мкм и длина до 10 мкм) в различных соотношениях. С увеличением массовой доли волокон Аl2О3 возрастает прочность и модуль упругости, при росте доли волокон SiO2 повышается износостойкость. Этот материал использовали вместо никелевых сплавов для изготовления накладок поршней, что позволило поднять температуру в камере сгорания двигателя и его мощность. За счет увеличения износостойкости поршней пробег автомобиля увеличен до 300 тыс. км.
