КОМПОЗИЦИОННЫЕ МАТЕРИАЛЫ
Общая характеристика и классификация

Композиционным материалом (КМ) или композитом называют объемную гетерогенную систему, состоящую из сильно различающихся по свойствам, взаимно нерастворимых компонентов, строение которой позволяет использовать преимущества каждого из них.

КМ позволяют иметь заданное сочетание разнородных свойств: высокой удельной прочности и жесткости, жаропрочности, износостойкости, теплозащитных свойств и др. Спектр свойств КМ невозможно получить при использовании обычных материалов. Их применение дает возможность создавать ранее недоступные принципиально новые конструкции.

Важными характеристиками композиционных материалов являются удельная прочность и удельная жесткость , где – временное сопротивление, Е – модуль нормальной упругости, – плотность материала, g – ускорение свободного падения. По удельной прочности и жесткости композиционные материалы превосходят все известные конструкционные сплавы (рисунок 13.1).

Взаимосвязь удельной прочности и удельной упругости некоторых неармированных и композиционных материалов, армированных волокнами

Рисунок 13.1 – Взаимосвязь удельной прочности и удельной упругости некоторых неармированных и композиционных материалов, армированных волокнами (50% об.): 1 – алюминий; 2 – титан и сталь; 3 – титан, армированный бериллиевой проволокой; 4 – титан, армированный волокнами SiC; 5 – титан, армированный волокнами борсика (SiC/B); 6 – алюминий, армированный борными волокнами: 7 – эпоксидная смола, армированная волокнами графита; 8 – эпоксидная смола, армированная борными волокнами

КМ состоят из сравнительно пластичного матричного материала-основы и более твердых и прочных компонентов, являющихся наполнителями. Свойства КМ зависят от свойств основы, наполнителей и прочности связи между ними.

Матрица связывает композицию в монолит, придает ей форму и служит для передачи внешних нагрузок арматуре из наполнителей. В зависимости от материала основы различают КМ с металлической матрицей, или металлические композиционные материалы (МКМ), с полимерной – полимерные композиционные материалы (ПКМ) и с керамической – керамические композиционные материалы (ККМ).

Ведущую роль в упрочнении КМ играют наполнители, часто называемые упрочнителями. Они имеют высокую прочность, твердость и модуль упругости. По типу упрочняющих наполнителей КМ подразделяют на дисперсноупрочненные, волокнистые и слоистые (рисунок 13.2).

Схема строения композиционных материалов: а – дисперсноупрочненные; б – волокнистые; в – слоистые

Рисунок 13.2 – Схема строения композиционных материалов: а – дисперсноупрочненные; б – волокнистые; в – слоистые

В дисперсноупрочненные КМ искусственно вводят мелкие равномерно распределенные тугоплавкие частицы карбидов, оксидов, нитридов и др., не взаимодействующие с матрицей и не растворяющиеся в ней вплоть до температуры плавления фаз. Чем мельче частицы наполнителя и меньше расстояние между ними, тем прочнее КМ. В отличие от волокнистых, в дисперсноупрочненных КМ основным несущим элементом является матрица. Дисперсные частицы наполнителя упрочняют материал за счет сопротивления движению дислокаций при натружении, что затрудняет пластическую деформацию. Эффективное сопротивление движению дислокации создается вплоть до температуры плавления матрицы, благодаря чему дисперсноупрочненные КМ отличаются высокой жаропрочностью и сопротивлением ползучести.

Арматурой в волокнистых КМ могут быть волокна различной формы: нити, ленты, сетки разного плетения. Армирование волокнистых КМ может осуществляться по одноосной, двухосной и трехосной схеме (рисунок 13.3, а).

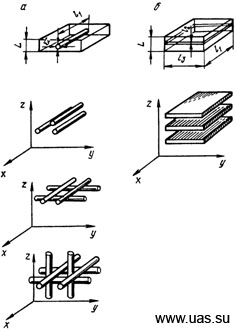

Схемы армирования волокнистых (а) и слоистых (б) композиционных материалов

Рисунок 13.3 – Схемы армирования волокнистых (а) и слоистых (б) композиционных материалов

Прочность и жесткость таких материалов определяется свойствами армирующих волокон, воспринимающих основную нагрузку. Армирование дает больший прирост прочности, но дисперсное упрочнение технологически легче осуществимо.

Слоистые композиционные материалы (рисунок 13.3, б) набираются из чередующихся слоев наполнителя и матричного материала (типа «сэндвич»). Слои наполнителя в таких КМ могут иметь различную ориентацию. Возможно поочередное использование слоев наполнителя из разных материалов с разными механическими свойствами. Для слоистых композиций обычно используют неметаллические материалы.
