Конструкционные материалы. Конструкционные порошковые материалы

Различают конструкционные порошковые материалы общего назначения, заменяющие обычные углеродистые и легированные стали, чугуны и цветные металлы, и материалы, обладающие специальными свойствами – высокой износостойкостью, твердостью, жаропрочностью, коррозионной стойкостью, специфическими магнитными и электрическими характеристиками. В зависимости от условий нагружения различают мало-, средне- и тяжелонагруженные детали, которые в свою очередь делятся на тяжелонагруженные статическими и динамическими усилиями.

Чем выше требования по прочности, тем меньше должна быть пористость металла. Порошковые детали делятся на четыре группы по плотности (пористости). Тяжелонагруженные статическими усилиями детали изготовляют из порошков углеродистых или легированных сталей и цветных сплавов. Пористость материала не должна превышать 9 %. Изделия получают холодным прессованием и спеканием с последующей дополнительной горячей и холодной штамповкой или горячим прессованием. Применяют также пропитку легкоплавкими металлическими расплавами с последующей термической обработкой.

Тяжелонагруженные динамическими нагрузками детали изготавливают из порошков углеродистых и легированных сталей и сплавов цветных металлов с пористостью не более 2 %. В этом случае проводят холодное прессование, спекание, горячую штамповку, горячее прессование или химико-термическую обработку.

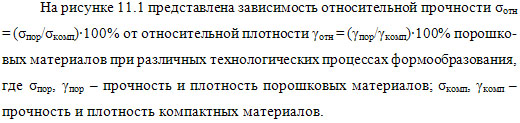

Рисунок 11.1 – Зависимость относительной прочности порошковых конструкционных материалов от их относительной плотности и технологии формообразования: 1 – статическое холодное прессование; 2 – высокоскоростное холодное прессование; 3 – горячая штамповка

С увеличением плотности одновременно возрастают пластичность и ударная вязкость. Изменяя пористость, можно регулировать плотность и механические свойства, подбирать материалы с заданным уровнем свойств для конкретных условий работы изделий.

Порошковые стали по механическим свойствам могут не уступать литым и кованым сталям соответствующего состава. Так мартенситно-стареющие стали, благодаря возможности повышения содержания титана до 2 – 3 % имеют до 2000 МПа при KCU от 30 до 40 Дж/см².

Основой для получения порошковых коррозионностойких материалов обычно служат порошки сталей и сплавов определенного состава.

Перспективно использование порошков титана и его сплавов для изготовления тяжелонагруженных деталей. Высокие механические свойства порошковых изделий на основе титана ( = 650 – 900 МПа, = 8 – 16%) позволили применить их для изготовления шатунов автомобильных двигателей. Это позволило существенно уменьшить массу, снизить инерционные силы и повысить мощность двигателя. Из порошков титана организовано серийное производство таких деталей, как втулки, крышки, трубы для химического и пищевого машиностроения, приборостроения и др.
