Применение сплавов с эффектом памяти формы

Освоение ближнего и дальнего космоса связано с созданием орбитальных станций и крупным космическим строительством. Необходимо сооружение таких громоздких объектов, как солнечные батареи и космические антенны. На рисунке 10.4 приведена схема космического аппарата с антеннами саморазворачивающейся конструкции.

Схема космического аппарата с самотрансформирующимися элементами

Рисунок 10.4 – Схема космического аппарата с самотрансформирующимися элементами: 1 – антенна; 2 – механический стабилизатор; 3 – излучатель энергии; 4 – солнечная батарея

Антенны состоят из листа и стержня из сплава Ti – Ni, которые свернуты в виде спирали и помещены в углубление в искусственном спутнике. После запуска спутника и выведения его на орбиту антенна нагревается с помощью специального нагревателя или тепла солнечного излучения, в результате чего она выходит в космическое пространство.

Для размещения различных технических объектов, жилых и производственных модулей необходимо строительство в условиях открытого космического пространства больших платформ. Доставка в открытый космос громоздких агрегатов технически возможна только по частям с последующими монтажными работами. Используемые в массовом производстве способы соединения деталей, такие как сварка, пайка, склеивание, клепка и другие, непригодны в космических условиях. Особые требования предъявляются к обеспечению исключительно высокой техники безопасности.

С учетом этих особенностей в нашей стране была создана уникальная технология соединения элементов в открытом космосе с использованием муфты из сплава ТН-1. Эта технология была успешно использована при сборке конструкции фермы из алюминиевых сплавов общей длиной 14,5 м и поперечным сечением в виде квадрата со стороной 0,5 м. Ферма состояла из отдельных трубчатых деталей диаметром 28 мм, которые соединялись между собой с помощью муфты из металла с памятью формы (рисунок 10.5).

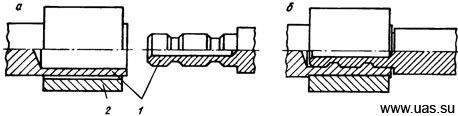

Соединение трубчатых деталей (1) с помощью муфты (2) из металла с памятью формы

Рисунок 10.5 – Соединение трубчатых деталей (1) с помощью муфты (2) из металла с памятью формы: а – до сборки; б – после нагрева

Муфту с помощью дорна деформировали при низкой температуре таким образом, чтобы ее внутренний диаметр был больше наружного диаметра соединяемых элементов. После нагрева выше температуры обратного мартенситного превращения внутренний диаметр муфты восстанавливался до того диаметра, который муфта имела перед расширением. При этом генерировались значительные обжимающие реактивные усилия, соединяемые элементы пластически деформировались, что обеспечивало их прочное соединение. Сборка фермы и установка ее на астрофизическом модуле «Квант» орбитального комплекса «Мир» была произведена в 1991 г. всего за четыре выхода в открытый космос и заняла в общей сложности около суток.

Эти же принципы строительства могут быть использованы для монтажа на больших глубинах крупногабаритных морских подводных конструкций.

Муфты для термомеханического соединения труб применяют во многих конструкциях (рисунок 10.6).

Соединение труб с использованием эффекта памяти формы

Рисунок 10.6 – Соединение труб с использованием эффекта памяти формы: 1 – введение труб после расширения муфты; 2 – нагрев

Их используют для соединения трубопроводов гидросистем реактивного истребителя F-14, причем каких-либо аварий, связанных с утечкой масла, не отмечено. Преимуществом муфт, изготовленных из сплавов с памятью формы, помимо их высокой надежности, является отсутствие высокотемпературного нагрева (в отличие от сварки). Поэтому свойства материалов вблизи соединения не ухудшаются. Муфты такого типа применяются для трубопроводов атомных подводных лодок, надводных кораблей, для ремонта трубопроводов для перекачки нефти со дна моря, причем для этих целей используются муфты большого диаметра – порядка 150 мм. В некоторых случаях для изготовления муфт применяется также сплав Сu – Zn – А1.

Материалы с ЭПФ могут быть использованы не только для монтажа, но и для ремонта трубопроводов, находящихся в аварийном состоянии (рисунок 10.7).

Схема устройства для ремонта трубы с трещиной

Рисунок 10.7 – Схема устройства для ремонта трубы с трещиной: 1 – труба; 2 – разъемная вставка; 3, 4 – элементы из материала с ЭПФ (I, II, III – последовательность сборки)

На участок трубы с трещиной надвигают разъемную вставку, которую обжимают свертывающимися в кольцо спиральными лентами или проволокой из материала с ЭПФ.

Для неподвижного соединения деталей обычно применяются заклепки и болты. Однако, если невозможно осуществлять какие-либо действия на противоположной стороне скрепляемых деталей (например, в герметичной пустотелой конструкции), выполнение операций крепления вызывает трудности. Стопоры из сплава с эффектом памяти формы позволяют в этих случаях осуществить крепление с использованием пространственного восстановления формы.

Стопоры изготавливаются из сплава с эффектом памяти формы, причем в исходном состоянии стопор имеет раскрытый торец (рисунок 10.8, а).

Принцип действия стопора с эффектом памяти формы

Рисунок 10.8 – Принцип действия стопора с эффектом памяти формы

Перед осуществлением операции крепления стопор погружается в сухой лед или жидкий азот и в достаточной степени охлаждается, после чего выпрямляются торцы (рисунок 10.8, б). Стопор вводится в неподвижное отверстие для крепления (рисунок 10.8, в), при повышении температуры до комнатной происходит восстановление формы, торцы штифта расходятся (рисунок 10.8, г), и операция крепления завершается.

Сплавы с ЭПФ используют в качестве силовых элементов блокировочных устройств, срабатывающих, как на запирание (собственно блокировка), так и в обратном направлении. Обычно это приводы одноразового срабатывания для приведения в действие исполнительных механизмов (рисунок 10.9).

Приводы одноразового срабатывания для расстыковки блоков космических кораблей (сверху) и разблокировки запирающего (замкового) устройства (внизу)

Рисунок 10.9 – Приводы одноразового срабатывания для расстыковки блоков космических кораблей (сверху) и разблокировки запирающего (замкового) устройства (внизу): а – исходное положение; б – положение после нагрева элемента с ЭПФ; 1 – стопор; 2 – контейнер; 3 – запорная шайба; 4 – пружина с ЭПФ

Сплавы с ЭПФ используют в силовых конструкциях прессов, домкрактов. Трубчатый силовой элемент пресса с наружным диаметром 14 мм и толщиной стенки 1 мм развивает усилие до 2 т. С целью экономии полезного пространства можно использовать комбинированные конструкции, в которых все рабочие элементы являются активными. Примером такой конструкции является телескопический малогабаритный домкрат, в котором простые цилиндры развивают деформацию сжатия, а фигурные – деформацию растяжения (рисунок 10.10).

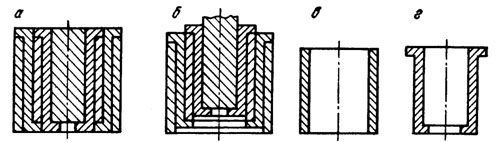

Телескопический малогабаритный домкрат, состоящий из простых (в) и фигурных (г) цилиндров

Рисунок 10.10 – Телескопический малогабаритный домкрат, состоящий из простых (в) и фигурных (г) цилиндров: а – компактный вид (исходное состояние); б – после восстановление формы; в – элементы, восстанавливающие деформацию сжатия; г – элементы, восстанавливающие деформацию растяжения

Особенностью исполнительных элементов из сплавов с памятью является их миниатюрность. Это обусловлено простотой механизма их действия, а также тем, что элемент состоит из одного сплава. На действие таких исполнительных механизмов не влияет среда или атмосфера, а влияет только температура. Следовательно, возможна установка этих элементов в таких средах, как вакуум или вода, при этом нет необходимости в герметизированном подвижном узле, как при установке двигателей или гидропневматических цилиндров.

Материалы с ЭПФ могут применяться в простых тепловых двигателях, использующих разность температур горячей и холодной воды или горячей воды и холодного окружающего воздуха. Такие двигатели работают за счет преобразования в механическую энергию низкотемпературной бросовой тепловой энергии, например энергии горячей отходящей воды, геотермической или солнечной энергии.

Принцип действия двигателя с кривошипно-шатунным механизмом на основе сплавов с ЭПФ (рисунок 10.11) такой же, как у обычных бензиновых и дизельных двигателей.

Схема двигателя Гинеля с кривошипно-шатунным механизмом

Рисунок 10.11 – Схема двигателя Гинеля с кривошипно-шатунным механизмом; 1 – Спираль из сплава Ti – Ni; 2 – горячая вода; 3 – подшипник; 4 – фиксированные оси

Двигатель действует с помощью шести спиралей из сплава Ti – Ni. Оси рабочего колеса и кривошипного вала смещены одна относительно другой. Удлинение и сокращение спиралей в зависимости от разности температур горячей и холодной сред, составляющей 10 – 20°С, действуют так же, как возвратно-поступательное движение поршня в обычных двигателях, и вызывают вращение рабочего колеса.
