Основные типы МНЛЗ и их классификация

Конструкционное оформление МНЛЗ постоянно развивается и совершенствуется в течение всего периода их применения в промышленности. Основные конструктивные и технологические решения обычно направлены на повышение производительности МНЛЗ, ее компактности, обеспечение высокого качества заготовки, снижение трудоемкости процесса, уменьшение энергозатрат и повышение обеспеченности автоматическими системами управления. Наиболее важными вопросами при этом являются рациональная конфигурация, расположение и протяженность главной технологической оси, профиль поперечного сечения заготовки, совмещение дискретного характера подачи стали от плавильного агрегата с непрерывной работой МНЛЗ и т.п.

Первоначально (50-е и 60-е годы прошлого столетия) МНЛЗ имели вертикальную архитектуру (вертикальная мнлз) (рисунок 1.8 а), включая участок порезки заготовки на мерные длины.

Схема вертикальной (а) и вертикальной с загибом (б) МНЛЗ

Рисунок 1.8 – Схема вертикальной (а) и вертикальной с загибом (б) МНЛЗ

Преимущества таких МНЛЗ заключаются в том, что все процессы формирования заготовки происходят в вертикальной плоскости (так же, как и у слитка). Это обеспечивает получение высокого качества внутренней структуры заготовки и упрощает конструкцию машины в целом.

Между тем вертикальные МНЛЗ имеют достаточно серьезные ограничения по скорости разливки (а, следовательно, производительности), поскольку ее повышение предполагает увеличение технологической длины машины и существенное удорожание оборудования. Однако развитие кислородно-конвертерного процесса, бурно происходившее именно в 60-е и 70-е годы прошлого века, обусловило существенное увеличение удельной производительности конвертеров как за счет уменьшения цикла плавки, так и за счет повышения ее массы. Поэтому развитие конструкции МНЛЗ в этот период характеризуется стремлением повысить их производительность за счет увеличения скорости разливки и количества ручьев. Это обусловило тот факт, что более поздние конструкции вертикальных МНЛЗ предусматривали загиб заготовки после ее затвердевания (рисунок 1.8 б) и порезку заготовки при ее расположении в горизонтальной плоскости. Загиб заготовки при этом осуществлялся как по одноточечной, так и по многоточечной схемам. Существенным преимуществом таких машин является улучшение условий выдачи заготовки на холодильник. В настоящее время вертикальные МНЛЗ используются довольно редко и в основном для получения высококачественного блюма и сляба.

В 70-е и 80-е годы прошлого столетия наибольшее распространение при разливке стали получили МНЛЗ радиального типа (рисунок 1.9). Конструктивной особенностью таких машин является наличие кристаллизатора определенного радиуса (соответствует базовому радиусу МНЛЗ Ro), что обеспечивает получение радиальной технологической линии. После затвердевания заготовки осуществляется ее разгиб и выдача готовой заготовки на холодильник в горизонтальной плоскости.

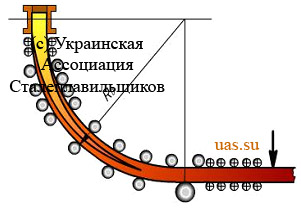

Схема МНЛЗ радиального типа

Рисунок 1.9 – Схема МНЛЗ радиального типа (Ro – базовый радиус)

Преимущества радиальных МНЛЗ перед вертикальными заключаются в том, что металлургическая длина машины при том же ферростатическом давлении увеличивается примерно в 1,5 раза, вследствие чего уменьшается высота машины, возрастает скорость разливки и производительность агрегата. Кроме того, выдача заготовки на холодильник осуществляется в горизонтальной плоскости. Недостатки таких МНЛЗ относятся, главным образом, к качеству заготовки, которое, как правило, несколько ниже, чем у заготовок, отлитых на вертикальной машине. Это объясняется всплытием неметаллических включений в кристаллизатор к стенке малого радиуса и возможным появлением внутренних трещин, возникающих при разгибе заготовки. Последний недостаток в значительной степени устраняется путем применения системы многоточечного разгиба. В настоящее время радиальные МНЛЗ используются преимущественно для получения сортовой и блюмовой заготовки.

Развитием концепции высокопроизводительных МНЛЗ следует считать так называемые криволинейные МНЛЗ с радиальным и вертикальным кристаллизатором (рисунок 1.10).

Схема МНЛЗ криволинейного типа

Рисунок 1.10 – Схема МНЛЗ криволинейного типа (L1, L2 – участки разгиба и загиба заготовки; Ro – базовый радиус)

Криволинейные МНЛЗ с радиальным кристаллизатором имеют кристаллизатор и часть зоны вторичного охлаждения с постоянной кривизной (базовый радиус) и участок переменной кривизны, где происходит плавное выпрямление заготовки с жидкой сердцевиной. Такие машины при такой же общей высоте как вертикальные или радиальные могут иметь значительно большую технологическую длину (до 40 м) и, соответственно, более высокую производительность.

Криволинейные МНЛЗ с вертикальным кристаллизатором имеют небольшой вертикальный участок (длиной 1,5-2,5 м), расположенный в зоне вторичного охлаждения (ЗВО) непосредственно под кристаллизатором, а затем участок многоточечного загиба заготовки, переходящий в радиальный участок с базовым радиусом, аналогичным как у радиальных машин. Выпрямление заготовки осуществляется после ее полного или частичного затвердевания по многоточечной схеме. Такая схема позволяет обеспечить наиболее благоприятные условия для формирования заготовки в начальный период затвердевания, в том числе для всплытия неметаллических включений (рисунок 1.11).

Сравнение условий формирования заготовки в вертикальном и радиальном кристаллизаторе

Рисунок 1.11 – Сравнение условий формирования заготовки в вертикальном (а) и радиальном (б) кристаллизаторе

Загиб затвердевающей заготовки осуществляется, как правило, в 5-8 и более точках, что предотвращает возможность образования трещин и прорывов металла в твердой корочке. Последующие участки криволинейной МНЛЗ (рисунок 1.10) в целом аналогичны дизайну радиальных МНЛЗ.

Основные преимущества криволинейных МНЛЗ находятся в плоскости повышения качества заготовки (в первую очередь, поверхностных и подповерхностных слоев) и увеличения компактности машины. Между тем, определенным недостатком таких МНЛЗ является повышение требований к точности настройки роликов ЗВО и технологической линии в целом.

Наиболее важными функциональными моментами при этом являются зона загиба и разгиба заготовки, где жестко регламентируется величина деформации твердой корочки. Наибольшее применение криволинейные машины получили при разливке слябовой заготовки.

В последнее десятилетие все большее распространение получают криволинейные МНЛЗ для отливки тонких слябов толщиной около 40-70 мм и менее. Отличительной особенностью таких машин является принципиально новая конфигурация внутренней полости кристаллизатора, имеющая так называемую «чечевицеобразную» форму. Как видно из рисунка 1.12, конструкция такого кристаллизатора предполагает увеличение толщины заготовки в области подвода в него металла.

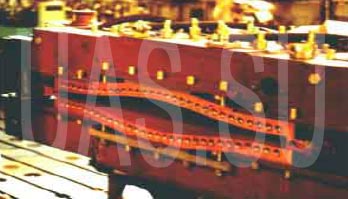

Фотография головной части кристаллизатора тонкослябовой МНЛЗ

Рисунок 1.12 – Фотография головной части кристаллизатора тонкослябовой МНЛЗ

Среди основных преимуществ тонкослябовых МНЛЗ можно назвать возможность получения слябов шириной свыше 3000 мм, уменьшение потерь энергии и металла в ходе последующего прокатного передела, который совмещается с разливкой в едином агрегате, называемом «литейно-прокатный модуль» (ЛПМ).

На рубеже тысячелетий в сталелитейной практике появились первые промышленные МНЛЗ для прямого получения листа, в которых удается исключить из технологической схемы цикл горячей прокатки заготовки. В агрегатах прямой отливки тонкого листа кристаллизатор состоит из двух валков, расположенных непосредственно под промковшом и вращающихся в противоположных направлениях (рисунок 1.13).

Схема МНЛЗ для прямой отливки листа

Рисунок 1.13 – Схема МНЛЗ для прямой отливки листа

Жидкая сталь при разливке поступает в пространство между валками и при контакте с поверхностью валков кристаллизуется, образуя корочки, которые двигаются вместе с поверхностью и выходят из валков в форме листа, толщина которого определяется расстоянием между валками, а ширина – боковыми стенками кристаллизатора. Для отвода выделяющегося тепла валки, изготовленные, как правило, из сплава меди с хромом, охлаждаются водой.

Технологическая схема получения тонкого листа с применением двухвалковых МНЛЗ имеет огромный потенциал в части экономии энергетических ресурсов (в 8 – 10 раз), снижения потерь с окалиной (в 40 – 50 раз), повышения производительности работы персонала (в 5 – 10 раз), снижения выбросов парникового газа (в 10 – 20 раз) при существенном снижении затрат на капитальное строительство, что обеспечивает экономическую мотивацию в части его дальнейшего развития и совершенствования.

В металлургической практике известны также МНЛЗ, технологическая линия которых расположена горизонтально. Горизонтальные МНЛЗ представляются весьма перспективными в части снижения затрат на строительство машины (рисунок 1.14).

Схема горизонтальной МНЛЗ

Рисунок 1.14 – Схема горизонтальной МНЛЗ

Они компактны и их удобно размещать в действующих цехах. При этом нет необходимости увеличивать высоту здания или формировать глубокий колодец. Обслуживание такой машины, ремонт и замена основных узлов весьма удобны и просты. Между тем, отсутствие деформации заготовки в процессе затвердевания даёт возможность лить горизонтальным способом хрупкие и трещиночувствительные стали и сплавы, которые не выдерживают деформации в процессе литья. Однако достаточно очевидным представляется и тот факт, что качество заготовки при этом будет значительно ниже, вследствие того, что неметаллические включения и пузырьки газа будут всплывать к верхней грани. Такая физическая неоднородность существенно снижает кондиции продукции из заготовки. Кроме того, до настоящего времени на практике не решены полностью вопросы успешного совмещения работы металлоприемника и кристаллизатора (для условий разливки стали). Поэтому в черной металлургии такие МНЛЗ практически не используются.

Широкое распространение горизонтальные МНЛЗ получили при разливке цветных металлов и сплавов.
