Украинская Ассоциация Сталеплавильщиков

Общая термодинамическая характеристика реакции окисления углерода

Обладая переменной валентностью, углерод при взаимодействии с растворенным в металле кислородом может образовать два оксида по реакциям

В таблице 4.2 представлены результаты исследования состава газа, выделяющегося из металла при отсутствии шлака на его поверхности в условиях, когда концентрации углерода и кислорода близки к равновесным.

Таблица 4.2 – Содержание CO2 в продуктах реакции окисления углерода

Содержание CO2 в продуктах реакции окисления углерода

Из таблицы видно, что значительное количество CO2 в выделяющемся из металла газе наблюдается только при концентрациях углерода менее 0,05%. При более высоком содержании углерода наличием CO2 в продуктах реакций с достаточной для практических целей точностью можно пренебречь и считать, что обезуглероживание металла протекает только по реакции (4.1).

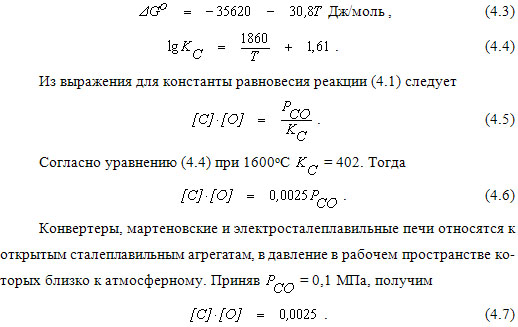

Стандартное значение изменения энергии Гиббса и константа равновесия реакции (4.1) могут быть рассчитаны по уравнениям

Последнее уравнение может быть использовано для определения равновесных соотношений между концентрациями углерода и кислорода в жидком железе при содержании углерода от 0,05 до 1,2 – 1,5%.
