МАРКИРОВКА СПЛАВОВ ЧЕРНЫХ И ЦВЕТНЫХ МЕТАЛЛОВ

Маркировка цветных металлов и сплавов

Рынок металлопродукции из цветных сплавов весьма широкий и разнообразный, поскольку к цветным относят все металлы и сплавы, кроме железа и сталей. Различия в технологии производства таких сплавов и требования к свойствам, области применения сплавов даже одной и той же системы могут существенно отличаться, что приводит к многообразию систем маркировок.

Ниже рассмотрены принципы стандартизации и маркировки сплавов на основе двух основных цветных металлов – меди и алюминия.

Латуни – это сплав на основе меди и цинка. Изделия из латуни можно получать литьем или обработкой давлением, и способ производства изделия учитывается при маркировке соответствующего сплава.

Латуни делят на:

  • двухкомпонентные латуни (простые), состоящие только из меди, цинка и незначительного количества примесей,
  • многокомпонентные латуни (специальные), кроме меди и цинка содержащие дополнительные легирующие элементы.

Латунь с содержанием от 5 до 20% цинка имеет золотистый цвет и ее называют томпаком (используется в ювелирном деле), с содержанием 20 –36% Zn называют желтой латунью. На практике редко используют латуни, в которых концентрация цинка превышает 45%.

Обычно в простых по составу латунях указывают только содержание в сплаве меди: Л96 – латунь, содержащая 96% Cu и ~4% Zn (томпак); Л63 – латунь, содержащая 63% Cu и 37% Zn.

Основными легирующими элементами в многокомпонентных латунях являются: алюминий (А), железо (Ж), марганец (Мц), мышьяк (Мш), олово (О), свинец (С), кремний (К), никель (Н), фосфор (Ф), цинк (Ц) (в скобках указаны условные обозначения элементов в марке).

Деформируемые латуни маркируют следующим образом: первой ставится буква «Л», затем ряд букв, указывающих, какие легирующие элементы, кроме цинка, входят в эту латунь; далее через дефисы указаны цифры, первая из которых характеризует среднее содержание меди в процентах, а последующие – каждого из легирующих элементов в той же последовательности, как и в буквенной части марки.

Порядок букв и цифр устанавливается по содержанию соответствующего элемента: сначала идет тот элемент, которого больше, а далее – по нисходящей. Содержание цинка определяется по разности от 100%.

Например: марка ЛАЖМц66-6-3-2 расшифровывается так: деформируемая латунь, в которой содержится 66 % Cu, 6 % Al, 3 % Fe и 2 % Mn. Цинка в ней 100 – (66+6+3+2)=23 %. Латунь ЛС59 содержит 59 % Cu, 40 % Zn, и около 1 % Pb (число «1» в марке часто не указывают). ЛОМш70—1—0,05 содержит 70 % Cu, 1 % Sn, 0,05 % As.

В стандарте для литейных латуней ГОСТ 17711–93 «Сплавы медно–цинковые (латуни), литейные. Марки» используется иной порядок маркировки.

В начале маркировки ставятся буквы «ЛЦ», далее содержание основного компонента (цинка) в процентах, далее буквы, которые показывают легирующие элементы и их содержание в процентах.

Тогда указанный выше сплав ЛС59 по ГОСТ 17711–93 будет обозначен как ЛЦ40С. Марке ЛАЖМц66-6-3-2 соответствует ЛЦ23А6ЖЗМц2. В конце маркировки может указываться способ литья, например «д» – литье под давлением, тогда марка будет обозначена как ЛЦ40Сд.

Эта система маркировки соответствует некоторым зарубежным стандартам и более удобна в использовании. Необходимо учитывать, что заводы–производители латуней и изделий из них используют маркировки как деформируемых, так и литейных латуней по ГОСТ 17711–93. Основные марки латуней по этому стандарту приведены в приложении Ж.

На малогабаритные изделия из латуней (например, столовые приборы и т.п.) могут наносить сокращенные обозначения марки, примеры сокращенного обозначения также приведены в приложении Ж.

Термин «бронзы» включает в себя большую группу сплавов на медной основе. Исторически, первые бронзы представляли собой сплав меди и олова, бронзы на основе такого сплава называют оловянными. Безоловянная бронза кроме меди может содержать алюминий, кремний, бериллий, цинк и ряд других элементов.

Маркировка и сортамент выпускаемых бронз определен рядом стандартов: ГОСТ 493–79 «Бронзы безоловянные литейные. Марки», ГОСТ 613–79 «Бронзы оловянные литейные. Марки», ГОСТ 5017–74 «Бронзы оловянные, обрабатываемые давлением. Марки», ГОСТ 18175–78 «Бронзы безоловянные, обрабатываемые давлением. Марки».

Система маркировки литейных и обрабатываемых давлением бронз несколько отличается.

Маркировка всех бронз начинается с букв «Бр», затем проставляют условные обозначения легирующих элементов и числа, показывающие их усредненные содержания. Для оловянных бронз маркировка начинается с букв «БрО». Содержание меди определяется как 100 – сумма(содержание легирующих элементов, %). Условные обозначения элементов в бронзах такие же, как и в латунях (см. выше).

Для деформируемых литейных бронз числа, показывающие среднее содержание легирующих элементов, указывают через дефис в конце маркировки. Для литейных бронз содержание элементов указывают после буквенного символа элемента.

Например, БрОФ6,5-0,4 – деформируемая оловянная бронза, содержащая 6,5 % олова и 0,4 % фосфора. БрО4Ц4С17 – литейная бронза, содержащая 4 % олова, 4 % цинка, 17 % свинца.

БрАЖ9-4 – безоловянная деформируемая бронза, содержащая 9 % алюминия и 4 % железа. БрА10Ж3Мц2 – литейная бронза, содержащая 10 % алюминия, 3 % железа и 2 % марганца.

На изделия из бронзы могут проставлять сокращенную маркировку (см. приложение З).

Алюминий является основой для производства целого ряда промышленных сплавов и изделий из них. Как и медные, алюминиевые сплавы можно разделить на литейные (изделия получают литьем) и деформируемые (изделие получают обработкой давлением).

Использование большого количества различных сплавов на основе алюминия привело к разнообразию систем их маркировки.

Большинство марок литейных алюминиевых сплавов определено в стандарте ГОСТ 1583–93 «Сплавы алюминиевые литейные. Технические условия».

Наиболее распространенный литейный алюминиевый сплав называют силумином. Это сплавы системы алюминий–кремний с небольшим количеством других элементов (марганца, цинка) и их выделяют в отдельную группу как обладающие наиболее высокими литейными свойствами. Такие сплавы маркируют буквами «АЛ» от слов «алюминиевый литейный» и числом, показывающим порядковый номер сплава от АЛ2 до АЛ12. Свойства сплава зависят от состава и способа получения отливки, условно можно считать, что с увеличением номера растет комплекс показателей свойств сплава (прочность и пластичность).

В общем случае литейные сплавы на основе алюминия маркируют двумя буквами. Вторая буква указывает элемент, на базе которого получен сплав. Например, «АК» – система алюминий – кремний, «АМ» – алюминий – медь, «АМг» – алюминий – магний и т.д. Затем идет число, указывающее содержание элемента. Если сплав легированный, указывают буквенные обозначения элементов и их содержание.

Например, АК12М2 – сплав системы алюминий–кремний, с содержанием кремния 12 % (в среднем) и меди 2 %. АМг4К – система алюминий–магний с содержанием 4 % магния и 1 % кремния.

В конце марки может стоять буква, характеризующая особенности данного сплава: «ч» – чистый; «пч» – повышенной чистоты; «оч» – особой чистоты; «л» – литейные сплавы; «с» – селективный. Условные обозначения способов литья – такие же, как и у латуней (приложение Ж).

Если литейный алюминиевый сплав термически упрочняется, в конце марки ставят обозначение термической обработки (ГОСТ 1583-93):

  • Т1 – искусственное старение без предварительной закалки;
  • Т2 – отжиг;
  • Т4 – закалка;
  • Т5 – закалка и кратковременное неполное искусственное старение;
  • Т6 – закалка и полное искусственное старение;
  • Т7 – закалка и стабилизирующий отпуск;
  • Т8 – закалка и отпуск.

Символ «Т3» используется для других сплавов.

Для получения деформируемых алюминиевых сплавов используют различные системы легирования – Al–Mn (сплавы АМц), Al–Mg (сплавы АМг), дуралюмины и др. В ряде случаев система их маркировки сложилась стихийно по подобию медных сплавов, с учетом особенностей производства или области применения сплава. В настоящее время происходит замена различных систем условных обозначений алюминиевых деформируемых сплавов на единую систему цифровой маркировки. Маркировки сплавов, в т.ч. цифровые, определены в ГОСТ 4784–74 «Алюминий и сплавы алюминиевые деформируемые. Марки».

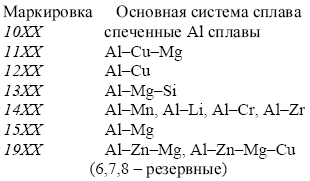

Первая цифра обозначает основу сплава, алюминиевые сплавы маркируют «1», вторая цифра – система сплава:

Более распространенными являются сплавы системы Al–Mg, которые обладают лучшим комплексом физико–механических свойств по сравнению со сплавами системы Al–Mn. Сплавы не упрочняют термической обработкой, и маркировка состоит из букв, указывающих тип сплава и числа, показывающего в процентах содержание основного элемента – магния от АМг2 до АМг7 (ГОСТ 4784–74). Цифровая маркировка сплавов АМц – 1400, АМг – 15ХХ, где ХХ – две цифры, которые показывают содержание магния в десятых долях процента (1520 – в среднем 2 % Mg).

Дуралюмин – наиболее распространенный деформируемый алюминиевый сплав, сочетающий высокий уровень свойств с небольшой плотностью (dur – по-французски «твердый»).

Собственно дуралюмин обозначают как Д1... Д16, комплекс показателей свойств растет с увеличением номера сплава. По ГОСТ 4784 все эти сплавы маркируют от 1110 до 1160, например, Д1 – 1110, АК4 (ковочный) – 1140 и т.д. С учетом состава, способа производства высокопрочные алюминиевые сплавы обозначают по–разному: В95 (высокопрочный) – 1950, АВ (авиаль) – 1340 и т.д.

Европейские нормы EN 1982: 99 «Copper and copper alloys. Ingots and casting» литейные медные бронзы обозначаются как ССХХХК. Здесь символы «СС» – «медь литье», символы «ХХХ» – номер сплава. Например, сплав по стандарту DIN CuSn3Zn8Pb5 (бронза БрО3Ц8С5, состав виден из маркировки) по EN обозначается как СС490К, менее легированный сплав CuSn12 (БрО12) – CC483K.

Деформируемые медные сплавы по EN обозначают CWXXXA, CWXXXC (от copper wrought медь деформированная). ХХХ – номер сплава, который зависит от легирования. Например, чистая медь марки М1 (ГОСТ 495) соответствует CW004A, сплав Cu–Zn (0,5 %) CW119C.

В США медь и сплавы на ее основе определены стандартами ASTM и UNS.

Стандарты ASTM для всех медных сплавов начинаются с буквы «В». Маркировка самого сплава начинается с буквы «С» (copper) и записывается как СХХХХХ, где ХХХХХ – пятизначный цифровой номер. Сплавы с номером меньше 80000 обрабатывают давлением, больше 80000 – литейные. Маркировка С1ХХХХ соответствует меди различной степени чистоты, остальные – сплавам. Например, марка С11000 ASTM В133 соответствует марке М1.

Обрабатываемые давлением медные сплавы в стандартах Японии имеют такую же маркировку, только цифр – четыре. Если цифры в маркировках сплавов США и Японии совпадают, то сплавы имеют близкий химический состав.

Например, двойная латунь по ASTM В36, В111 и др. обозначается как С2Х000, где Х растет с увеличением доли цинка – от 1 до 8. Латунь Л70 соответствует марке С26000. Оловянная латунь маркируется С4ХХХХ – ЛО90–1 соответствует С41000.

Бронза С51100 по составу соответствует бронзе БрОФ4–0,25. Литейная латунь ЛЦ23А6Ж3Мц соответствует С86200.

В США литейные алюминиевые сплавы определены стандартами ASTM (ASTM B 85, B 26, B 108) и Алюминиевой Ассоциации (АА). Маркировка АА является наиболее распространенной и используется в качестве международной.

По стандартам Алюминиевой ассоциации литейные алюминиевые сплавы объединены в серии и имеют трехзначное обозначение в зависимости от системы легирования – XXX.

Первая цифра показывает систему легирования:

Обозначение ХХХ.0 используется для всех отливок (т.е. литейных сплавов). Например, сплав 356.0 по АА соответствует сплаву АК7 (АЛ9) по ГОСТ 1583 (алюминий–кремний 7 % Si). По ASTM B26 он обозначается SG70A.

В Японии литейные алюминиевые сплавы по стандарту JIS H5202 обозначаются следующим образом: AC N X (АС – алюминиевый литейный, N – номер серии по системе легирования, Х – буквы, соответствующие определенной системе легирования сплава).

Пример. Сплав AC 4 D соответствует АК5Мч по ГОСТу (алюминий – кремний 5 % – медь 1 %). В США этот сплав обозначается как 305.

Деформируемые алюминиевые сплавы в большинстве зарубежных стандартах имеют цифровую систему маркировки.

В США по ANSI H35.2 деформируемые алюминиевые сплавы обозначаются буквами «ААХХХХ», где «АА» указывает на то, что сплав относится к алюминиевым деформируемым, «ХХХХ» – четырехзначная цифровая маркировка.

По стандартам Алюминиевой ассоциации деформируемые сплавы имеют четырехзначное обозначение в зависимости от системы легирования – XXXX.

Первая цифра показывает систему легирования:

Вторая цифра показывает порядковый номер модификации сплава относительно базового, в базовом сплаве вторая цифра «0», две последние цифры – номер сплава и его чистота.

Например, марка 2020 – базовый сплав алюминий–медь (4,5% Cu), он примерно соответствует сплаву 1230 по ГОСТу (сплав 1230 дополнительно содержит 0,05 % Mg).

В Японии используется такая же система обозначений деформируемых алюминиевых сплавов, как и в США.

По EN алюминиевые литейные сплавы разделены на серии от 1ХХХ до 8ХХХ, где ХХХ – порядковый номер в серии, в конце возможна дополнительная буква «А», «В». Серия 1ХХХ соответствует нелегированному алюминию, например 1080А, Al–Cu –2XXX, Al–Mn – 3XXX, Al–Si – 4XXX, Al–Mg – 5XXX, Al–Mg–Si – 6XXX, Al–Zn – 7XXX, прочие системы 8ХХХ. Следовательно, эта система во многом совпадает с маркировкой Алюминиевой Ассоциации.

Деформируемые алюминиевые сплавы по EN 573 обозначают как AW–AlXXX, где ХХХ тип и содержание легирующих элементов. Например, сплав AW–AlZn5,5MgCu соответствует марке 7475 Алюминиевой Ассоциации.

Таким образом, перевести сплав из одной маркировки в другую достаточно сложно, а, если нет соответствующей документации, и не возможно. Поэтому производители сплавов и проката для зарубежных поставок обязательно указывают, по какому стандарту производится соответствующая металлопродукция и редко определяют соответствующий аналог по ГОСТ. Для корректного перевода одной марки сплава в другую необходимо специальными справочными изданиями – трансляторами марок сплавов.
