Специальные способы производства отливок

Литье по выплавляемым моделям

Литье по выплавляемым моделям представляет собой способ получения отливок в многослойных оболочковых неразъемных разовых формах. Формы изготавливают с использованием выплавляемых, выжигаемых и растворяемых моделей однократного применения. Применение этого способа обеспечивает возможность изготовления из любых литейных сплавов фасонных отливок, в том числе сложных по конфигурации и тонкостенных.

Последовательность подготовительных и основных производственных операций при различных вариантах современного промышленного процесса литья по выплавляемым моделям представлена на рис.3.9.

Литье по выплавляемым моделям

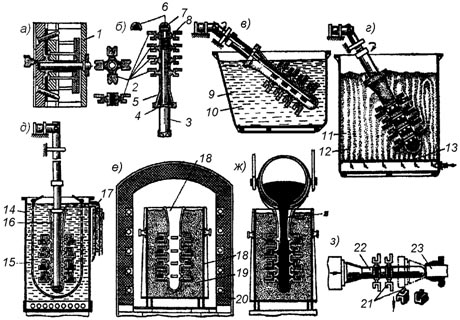

Рисунок 3.9 – Литье по выплавляемым моделям

Модели отливок изготавливают преимущественно с применением металлической пресс-формы. Для изготовления моделей используют воскообразные сплавы, в состав которых могут входить парафин, церезин и различные воскоподобные материалы. Воскообразные модельные составы обычно запрессовывают в полость пресс-формы в жидком или пастообразном состоянии. На рис.3.9, а показана запрессовка модельного состава в четырехместную пресс-форму 1. Модели отливок обычно собирают в блок, соединяя их с моделью литниковой системы, сделанной также из модельного сплава. В условиях массового производства обычно применяют высокопроизводительный метод механического соединения звеньев в блок (рис.3.9, б) нанизыванием на ме-таллический стояк-каркас и скреплением их пружинным устройством в верхней части стояка. На стояк с рукояткой 3 и опорным фланцем 4 сначала надевают модель литниковой воронки 5, затем нанизывают звенья 2 моделей 4 и скрепляют прижимным устройством 6 с гайкой 7, после чего на нее напаивают колпачок 8 из модельного сплава.

Для получения оболочки формы (рис.3.9, в, г) на модельные блоки путем их погружения в бак 9 последовательно наносят несколько слоев суспензии 10, содержащей раствор специального связующего (например, этилсиликата) и порошок огнеупорной основы (пылевидный кварц, корунд, алюмосиликат и пр.). Каждый слой суспензии присыпают упрочняющими его огнеупорными материалами 12 (например, кварцевым песком, шамотом или корундом), которые располагаются в специальном устройстве 11 во взвешенном состоянии. Обычно для получения оболочки необходимой прочности наносят от 3-4 до 7-8 слоев суспензии, а при изготовлении крупных отливок наносят до 18-20 слоев, получая, таким образом, оболочку толщиной около 20-22 мм. Сушка слоев оболочки состоит из двух процессов: собственно сушки (испарения органических растворителей или воды, введенных в состав связующего) и отверждения пленки связующего вещества в результате огеливания или полимеризации.

Удаление моделей после формирования оболочки производят различными способами с учетом свойств модельного сплава. Так, легкоплавкие воскообразные составы на основе парафина удаляют из оболочки в горячей воде, горячим воздухом или паром, в перегретом расплаве модельного состава и т.п. На рис.3.9, д показано в качестве примера удаление моделей в горячей воде (14 – бак с горячей водой; 15 – сетка для приема оболочки формы 16; 17 – сливной патрубок для очистки модельного сплава). После удаления модельного сплава оболочки сушат (рис.3.9, е) и затем для удаления остатков его органических компонентов прокаливают при температуре 850-1000 oС. Заливку форм производят непосредственно после прокаливания их в горячем состоянии при температуре 600-900 oС, что обеспечивает хорошее заполнение форм. Заливка может производиться как в заформованные в опорный наполнитель 19 оболочки (рис.3.9, ж), так и в незаформованные. После заливки форм и охлаждения отливок оболочка обычно растрескивается на поверхности литого блока из-за меньшего сжатия при охлаждении по сравнению с усадкой металла. Отливки 21 отделяются от литниковой системы 22 механически, например, специальным инструментом – трубчатой фильерой 23 (рис.3.9, з).

Преимущества литья по выплавляемым моделям по сравнению с литьем в песчано-глинистые разовые формы заключаются в следующем:

  • отсутствие разъема формы, что обеспечивает повышенную точность размеров и массы отливок;
  • уменьшение параметров шероховатости поверхности и существенное улучшение внешнего товарного вида отливок;
  • улучшение заполняемости форм из-за их предварительного подогрева;
  • улучшение условий затвердевания отливок в силу более медленного охлаждения;
  • сокращение в несколько раз объема переработки и транспортирования формовочных материалов;
  • уменьшение объема механической обработки отливок.

Кроме того, для литья по выплавляемым моделям характерна меньшая жесткость оболочки, что следует рассматривать как достоинство метода в сравнении с методами литья в кокиль.

Основные недостатки метода литья по выплавляемым моделям:

  • относительно высокая стоимость формовочных материалов;
  • сложность модельной оснастки;
  • повышенное выделение вредных химических веществ в ходе термического удаления модельного вещества.
