Электрические печи. Печи сопротивления

Принцип работы этих печей основан на том, что при прохождении тока по проводнику в нем выделяется тепло. В соответствие с законом Джоуля – Ленца, количество выделившегося в проводнике тепла пропорционально квадрату силы тока, электрическому сопротивлению проводника и времени прохождения тока:

Подбирая определенные материалы с известным сопротивлением и соответствующий источник электрического тока. Можно получить достаточную мощность для расплавления металлов.

Если элементом сопротивления в такой печи служит специальный проводник, такая печь называется печью сопротивления косвенного нагрева. Например, печи для плавки цветных металлов с нагревателями из нихрома или лабораторные печи Таммана.

Установки, в которых элементом сопротивления служит само нагреваемое тело, называют печами сопротивления прямого нагрева. Например, печи для получения карборунда или печи электрошлакового переплава – в первом случае источником тепла служит керн из готового карборунда рис. 2, во втором - расплавленный шлак рис. 3.

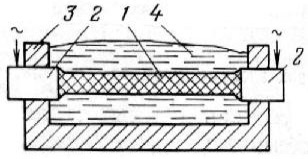

Схема печи для получения карборунда

Рисунок 2 Схема печи для получения карборунда: 1 - керн; 2 - электроды; 3 - футеровка печи; 4 – гарниссаж.

Схема печи электрошлакового переплава

Рисунок 3 Схема печи электрошлакового переплава: 1 - расходуемый электрод, 2 - кристаллизатор; 3 - слиток; 4 - жидкая металлическая ванна; 5 - шлаковая ванна.

При прохождении электрического тока через шлак, обладающий высоким электрическим сопротивлением, последний сильно разогревается. За счет тепла шлака происходит нагрев и плавление расходуемого электрода, погруженного в шлак. Электрод с торца оплавляется и металл электрода каплями перетекает через слой шлака в кристаллизатор.
